45/2A3 T-Drived SE Amplifier D.I.Y

this counter started 21st Sep 2010

shemactic diagram for 45/2A3 Inter Stage Transformar Drive

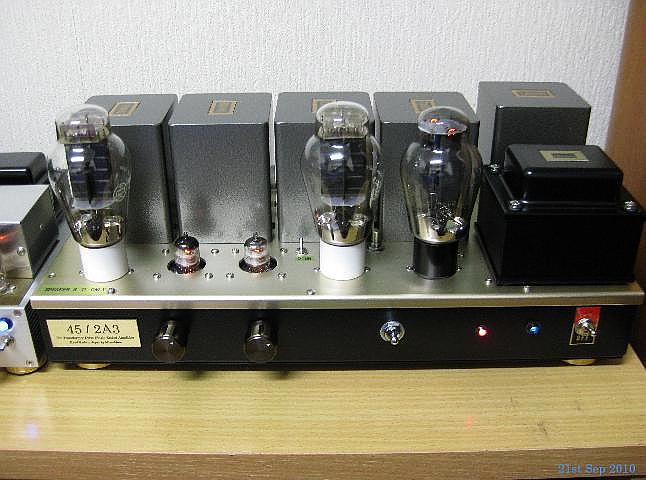

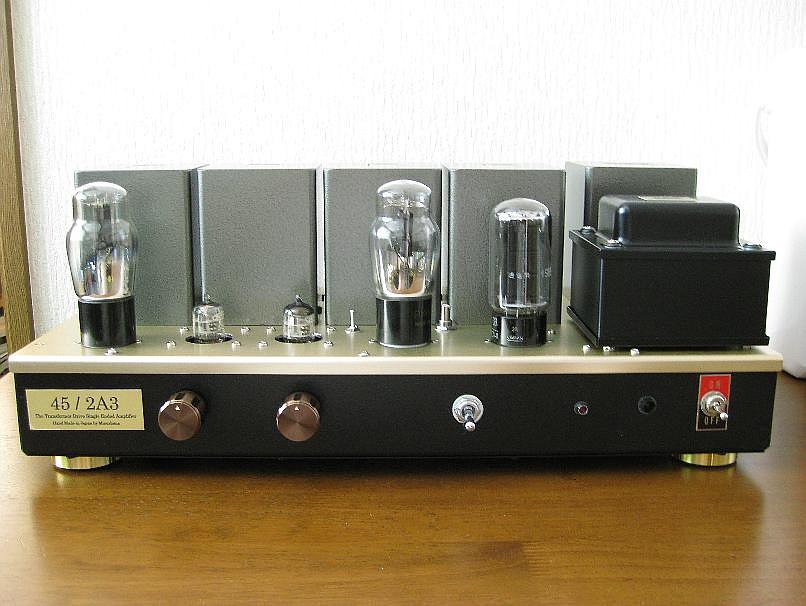

2A3 Single Ended Transformer Drived Amplifier

Order detail:use XE20S for Out Put and Driver Transformer are NC-20S
Tubes Base are Yamamoto Teflon Base.Potentiometer are Kohon Denpa CP2500
2A3/45 compatible single ended Amplifier. Driver tubes are WE417A or 5842S.
220V use for Indonecia. one input for un-balanced.6's Binding Post.
power supply use Black Gate condensors and MUSE Nichikon Japan.
wiring is OFC cord and some parts use siver rith cord.
Filtering chorke is big ISO Tango Chorke.first input line of power supply is
Shizuki 47uF 800V Film Capacitor and signal line of resistanse are AMRG.
etc.
Spec: 45: 10Hz from to 60Khz Non NFB and
10Hz from to 80Khz at -2dB NFB
2A3: same as above.
Power : 45 of Max Power is 3.0 W rms and 2A3 of Max Power is 7 W rms.not sure
probalbly getteing more power.45 are old type of valuves and 2A3 are old and
new type 2A3 can be use.off course you can use 245 family too.
S/N is very good and very low noise. Shotkey diode produce miner noise than silicon diode bridge.
I could not hear any noise from speaker.this time I got 4.1 V DC from 3.8V AC.
and 2.5 V DC 2.5A Got from 2.5V AC 50Hz.normally silicon diode bridge produce 1.7V DC
from 2.5 V AC and 2.5 V DC from 3.8V AC 50Hz Transformer.but if using SBD,
3.0 V DC from 2.5V AC 50Hz and 4.1 V DC from 3.8 V AC wound of Transformer.
2.5V for 45 1.5A using 2 serie of silicon diode added one of shotkey diode then
getting 2.5V 1.5A DC. 2 of silicon diode getting 2.5V 2.5A DC.
ripple is very very low than any silicon diode rectifire.so very low noise from
Speaker.I say , can not hear any noise from speaker.
2ndary of NC20F is open ,does not use load resistance.sound is very clear and sound
like good C coupling non NFB sound getting.Non NFB is good for Transformer Drive in
this case.1st I did try to use silmic for 1st cathode bypass but sound is dead so
replaced MUSE Nichicon Green type condensor.and 2A3/45 cathode bypass is added
other 470uF 200V. total is about 1000uF for cathode Bypass.please see circuit diagram
5842/417A plate current is 17mA and +B 185V at non NFB position.

WE417A:
Sound is very clear tight low and mid and high are very clear when using with WE417A only.
so 5842 can use but not useble for this amplfier.2A3 RCA is plays very good and very clear
and Powerfull.

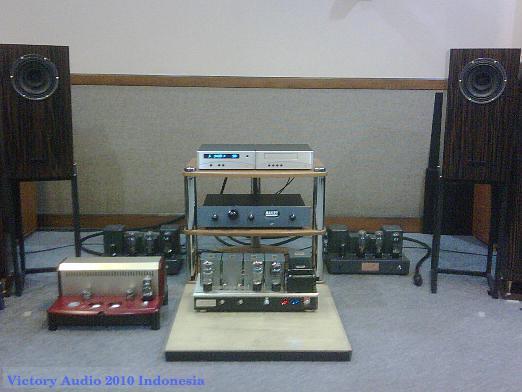

This Amplifier orderd by Victory Audio ,Jakarta Indonecia. 13th Aug 2010.

特徴：ショットキイダイオードをフィラメントの点火用電源に使っている為、とても静かなアンプに仕上がって
います。ドライバーと終段管の+Bには、ブラックゲート・コンデンサーを使っています。音は硬目の様な気も
します。
調整個所が、大変少ないアンプですが、＋Bには注意が必要です。10V変ったただけでも音が変ります。
45 では、３ワットほどに達していますが、クリップがソフトで、最大パワーが分かりにくい波形でした。
2A3 でも同じ傾向です。2A3 では クリップが分かりにくい状態で7ワットに達しています。
今回はトランスドライブですが、この世界では、一番高価で、帯域が一番広いと言われている、NC-20Fを使いま
した。ペアで8万円弱ですが、特性は特に良いとは感じられませんでしたが、高価なドライバートランスははじめて

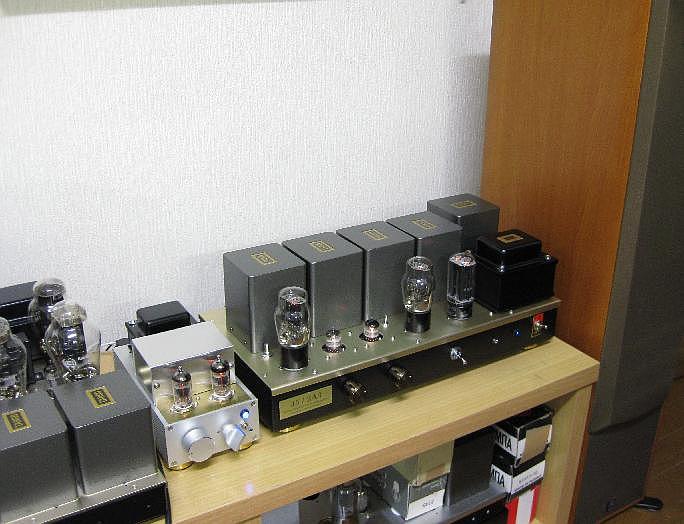

ですので、NC16などに変更してどんな音になるのか？興味があります。NC20Fは写真からも見えるように大変大きな
インターステージトランスです。2次巻線が一組と言うのが残念です。

2次側に終端(load)抵抗をつなぐことは必修とされていますが、開放がとても明るい音が出てきます。
（ 実際は、やはり、どんな値を付けようが、開放より良い音が得られず開放としました。）
終端抵抗の２倍以上の抵抗を選んでつないでいます。ここの値は、低すぎるととてもつまらない音になります。
低い値の方が周波数特性は良いとされていますが、実際は、オープン（開放）の方が帯域が狭いと
言われていますが、聴感上ではオープンの方が良い明るい音がでます。終端（負荷）抵抗を付けないとNFBをかけると
不安定になると言われています。出力トランスも同様の扱いですが、超高周波領域が暴れてない場合は問題がない
ないのではないかと思います。ここはつけるべきなのか？は不安な点です。

NC20Fは確かに良いトランスの様ですが大変、使い難いトランスの様です。普通のイントラの2倍以上の価格ですが
使い方もちょっと難しいと思いました。高価な割りに、果たして良いアンプになりそうかは不明でした。
お客様の指定で、5842(WE417A)指定でしたので、他のドライバー真空管を使ったらもっとましなアンプになった
かも知れません。5842が1本でも、十分ドライブが出来ました。+B ブラックゲートがついている部分の電圧が
+185V で、プレート電流はほぼ、17mAとなっています。ここは、もう少し流した方が良いかも知れません。
試作アンプでこんな小さな球でドライブ出来るのか？不安でしたが、問題はない様です。

若松に２個だけあった、Black Gate コンデンサーは100uF 350V が2つ同梱されていた、ブロックコンデンサ
ですが、耐圧が350Vでサージ電圧が400Vとありましたので、何とか300V位で2A3/45の電圧を使いました。ただ
45の時は電流の関係で330V位まで上昇します。ちょっと不安です。パワーが制限されるのもこのコンデンサーの耐圧
が要因です。でも300V程度で使うのが良いかも知れません。逆に言うとRCA 2A3も使えます。

NC20Fを使っているので、80Khz位まで帯域が補償されるかは、やはりトランスドライブの難しさだと思います。
つまり、NC16あたりで十分であると思います。大変、高額なミニパワーアンプです。
入力のボリュームには、光音電波のCP-2500を2個、使っています。とても良いボリュームとは思うのですが、
プリがある場合は普通のコスモスのPOTで十分と思います。一度 使ってみるとわかりますが、CP-2500 は良いと
思いますし、手放せなくなります。出来たらAlpsのRK50を使ってみたいですね、

アンプの出来ですが、とても静かなアンプです。荒々しさがなく、中以上のパワーでないと成果が出にくいアンプです。
中度以上のパワーを出すと、はっと！する音が出ている事を感じとる事が出来ます。
なお、特性は、15Hz から60Khz がフラットです。数dBのNFBをかけると、DFもあがり、80Khz位まで伸びますが、音が暗く
なります。 音の傾向は何でも同じ傾向の音に試行錯誤しますので、良いアンプとなりました。荒々しさがないのは
NC20Fの色であると思います。なお、真空管ソケットは山本工芸製を使いました。
真空管の足が削れると言う評判があり、あまり使いたくはなかったのですが、これも指定では仕方がありません。


220V用電源トランスは、橋本トランス製のPT-160Vを使用しました。ストックは持ってないとのことで、特注扱いとなり
ました。納期も2週間程度です。注文は橋本トランス様に確認の電話を入れて220V用が出来るか？を確認しました。
可能と言う事で、秋葉原の春日無線様からオーダーをしました。ついでにその他 7個のトランス類を春日無線様で
購入しました。橋本トランスの電源トランスはとても良く出来ています。ちょっと高めです。

WE417Aを使うととてもクリアーな低域、そして、十分な中高域をを得る事が出来るそうです。良い音と確認している
との事でした。アムトランスで購入した、5842はいったい何であったのでしょうか？粗悪な真空管でした。
と言う訳で、WE417Aしか使えない事になります。それとも、WE417A と5842は別物であろうと、思います。
ところで、アムトランスにあった、数本の5842は、上部が焼けており、おっさん曰く、ゲッタと言っていましたが、
あれは、焼き付きで、ゲッタじゃないのです。頭の固い店員にはほどほどにして欲しいと思います。Mさんじゃない
人です。特性を測ればわかることです。結局は不良品若しくは特性違いであったのでしょうか？
もし、製作威力のある人がおりましたら、WE417A をお使い下さい。


**このアンプはインドネシアにある Victory Audio から依頼されて製作したものです。13rd Aug 2010.

Just Testing 45/2A3 Single Ended Amplifier 2010 Sep

Victory Audio Oct 2010 in Indonesia

new circuit is design from fugaku drive by 5687

more power and more dinamic range,can play 45 and 2A3 esasy drive from low to
high. WE417A one tube drive is not enough drive mid and high. this is better.
even can drive enough 300B single ended.

C coupling 5687 and InterStage Drive to get more powerfull and Musical
