製作はそれほど難しくありません。回路はぺルケ氏のアンプ群の中から参考にしました。主な部品は以下の通りです。出力トランス ２個 東栄のOPT 10P 5Kトランス
電源トランス 野口製 PMC 150M 出来ればもう少し容量が大きいと良いかも
知れません。これで150mA程度ですので、出来れば200mAも取れれば良い と思います。
トランス カバーは自作になります。1ミリ程度の銅板を切り半田付けします。それにご好きなアクリル ラッカーを塗ります。今回は青色にしました。

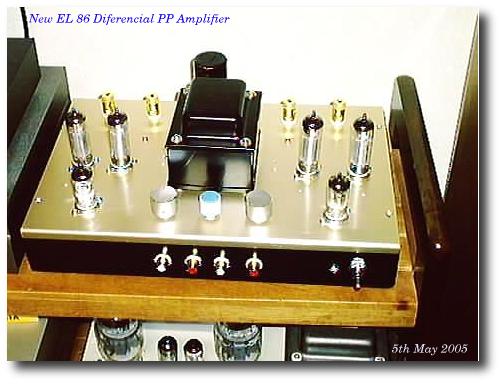

2005年 ４月現在 鈴蘭堂がアンプ シャーシの販売を再度開始しましたので、綺麗なアンプシャーシを入手出来ると思います。今回はSUB-4 ケースを使いましたが、余裕を持ってもう少し大きなものにすると良いかも知れませんし２回目に作った小型のアンプ用 ケースに作り上げた方が良いと思います。AU -3 となります。薄型でとても綺麗な頑丈な箱です。真空管は EL86 が ４本、ユーゴ製です。秋葉原の三栄電機で、一本 ６００円白箱のバラ売のものですが、高価なムラード製などを使った方が良い音を得る事がでると思います。ドライバー(位相反転)は12AX7 が二本です。ゲイン不足を思いましたが結構これで十分な感度を得る事が出来ました。
3ー6デシほどのNFB をかけて使います。負帰還は少ないとのっぺら棒の音になりますので、適度にNFBをかける事をお勧め致します。真空管のみで ５０００円と言うところでしょうか。
トランスのケースの色は今回は濃い青色にしましたが、好みの色に会わせて塗ると良いと思います。アクリル ラッカーで塗ります。スピーカー端子を少し高価なものにしたり、AC コードを脱着式にすると良いかも知れません。今回は内部の関係でコードのみにしました。端子類は金メッキされた比較的安価なものを使いました。最近 見つけた１００円ショップで販売されているIndia製のステンレス製コップがちょうどこれらの出力トランスの大きさにぴったりですので、次期製作にはこれらのステンレス製 コップの中にトランスを埋め込む予定です。
予 算は ２万円から、２万５千円程度です。これも端子の値段や大きめの電解コンデンサーの値段によって大部違ってきますので、コンデンサー類を高価にしても音に大 差の違いが認められませんので安価なものを求めると良いと思います。真空管ソケットだけは少し高価なものを求めて下さい。ボリュームは私の好みでB型を使いましたが、A型を使うのが普通な様です。これも好みの問題でしょうし、出来れば比較的高価な東京 光音製のものやソフトン製のラダ─抵抗型のアッテネ─ターを使うと良いと思います。
