2000円位で出来る、超安価なTPA 3122D2 デジタル・アンプの製作
最近見つけた、秋葉原でカレーライスを１杯と同じ値段のデジタルICとでも言いましょうか？たった400円の
低スペック・デジタルアンプ ICを使ったデジタルアンプの製作です。外部取り付け部品は大変少なく、ローパス
用コイル 2 個と電圧カット用の電解コンデンサー2個その他入力用のコンデンサーです。シングルエンド
らしく、コンデンサー出力で、コモンアースの設定になっています。
20P の DIPのICです。メーカーはTIです。数年前にアメリカのサイトで製作記事が紹介されていました。
外付け部品が大変少ないので大変小さなアンプを製作出来ます。ただ、最新式のデジタルに比べると大きく
見た目も綺麗とは行きません。 スペックでは18 W 時に 28Vの供給電圧が必要になります。12Vでは、５ワット
前後のパワー出力となり、歪み率も決して良い値ではありません。高圧である、25V 前後で使う様に設計された
デジタルアンプの様です。LCD カラーテレビの内蔵アンプに開発された素子が仕様の様です。
入手：秋葉原 マルツ 400円程度であったと思います。

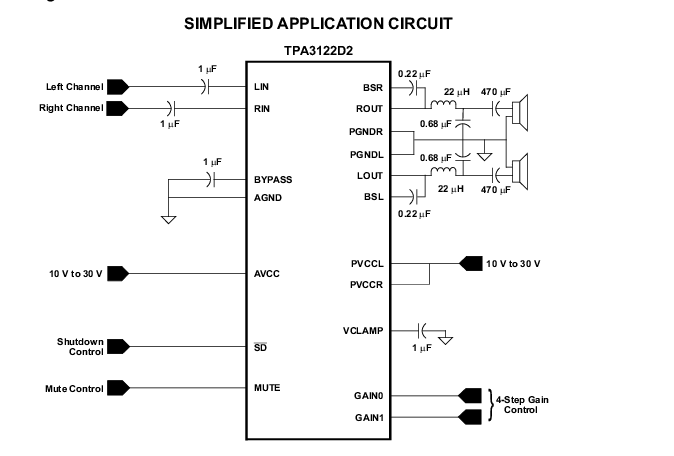

データーからコピーした回路図

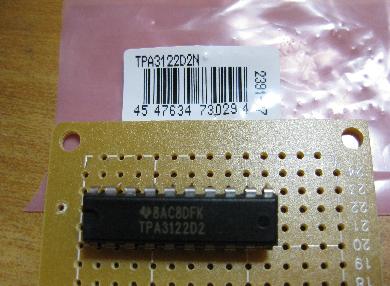

TPA3122D2N TI low cost ,low spec Digital Amplifier IC
Spec:データー入取、All Data Sheet
＊＊＊只今、考え中です。
