パラフィードシングルアンプの製作

EL84 Para Feed Single Ended Amplifier の製作です。

EL84 シングルアンプの製作

this counter started 28th Mar 2021

アンプの件です。：最初はPMF-5WSでしたがKA054B57Tがまたは、東栄のOPT-５SRが部品箱から出てきましたのでこれで製作するとします。その後切り替えます。このトランスは最大で13Hです方やPMF-5WSは最大で18Hです。
でも、しかしながら、オンにょ様の測定だと、PMF-５WSはそんなにインダクタンスがない模様です。大きさはKA57の方がコアも小さいし、細い線を使ってサンドゥイッチ巻にしてあれば性能は春日に軍配があがると思います。
今回使うのは裸のトランスですが、もし注文があった場合は密閉式のPMF-5WSーTB　を使う予定です。春日のトランスはとても小さなトランスです。これらのトランスはコロナ事件の前の数年前に何かの予定に購入してあった
ものです。引っ越しで整理していましたら、OPT-5SRを使うことにします。SGがついておりませんので７Kと５Kを逆接続にします。裸のPMF5WSもテストします。勿論　春日のトランスもテストします。
試作品のアンプです。

It's time for this one to start building a 300B single-ended amp, while it's still motivated he'll start an EL84 single-parafeed amp

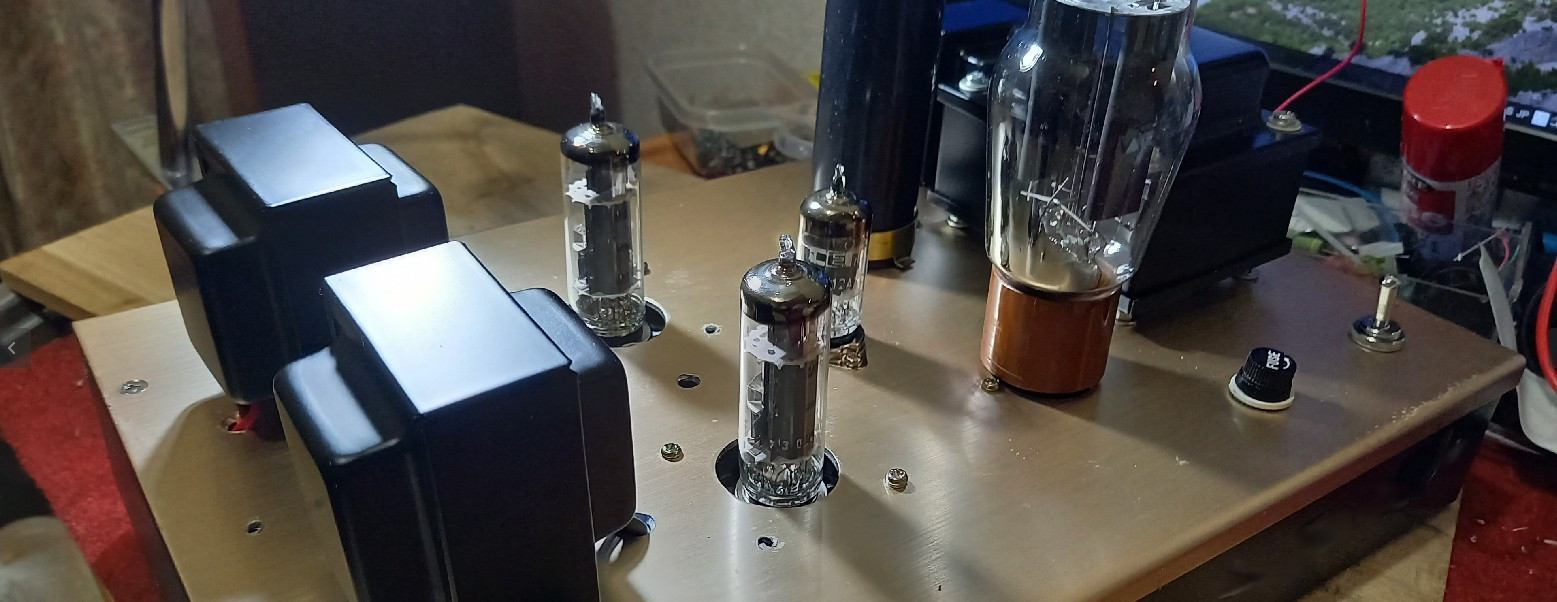

para feed single ended ampの製作です、アンプを解体して作る為に穴だらけのシャーシですがこれで製作しましょう

今回製作するアンプはこの様なアンプになります

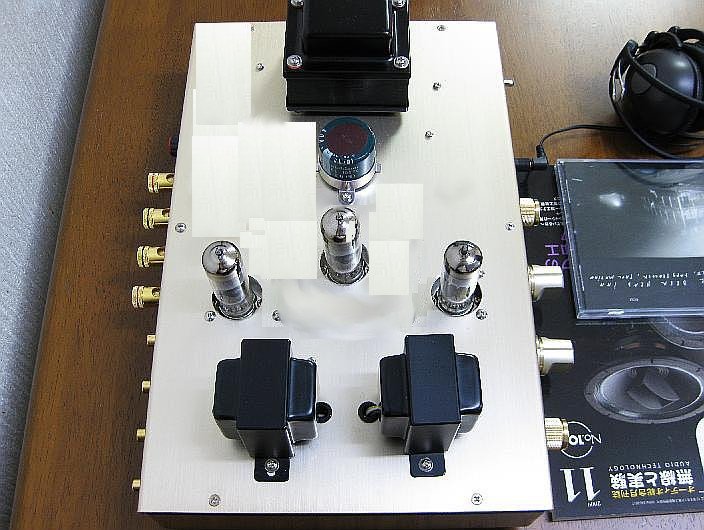

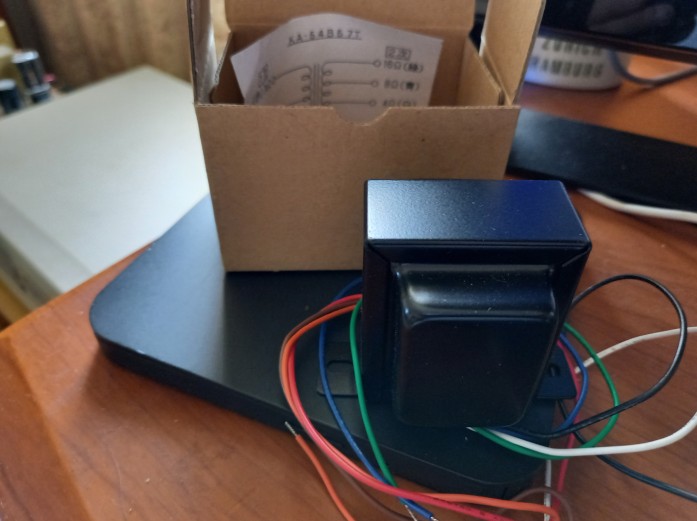

この様な形になります　トランスはPMF-5WS 若しくは　KA-054B57Tとなります

回路図です。ちょっと変わった回路です。パラフィード方式と言います

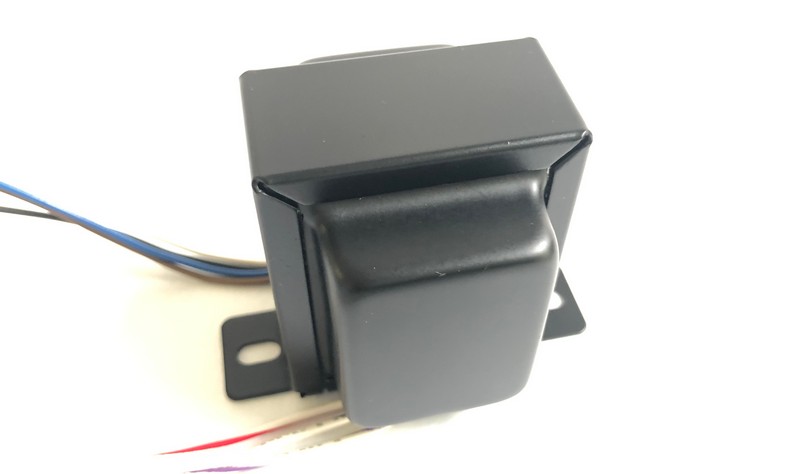

今回使う出力トランスです。ジェネラル・トランス・セールスの製品です 2021に出された　PMF-5WS-TBです形は春日のトランスに似ています

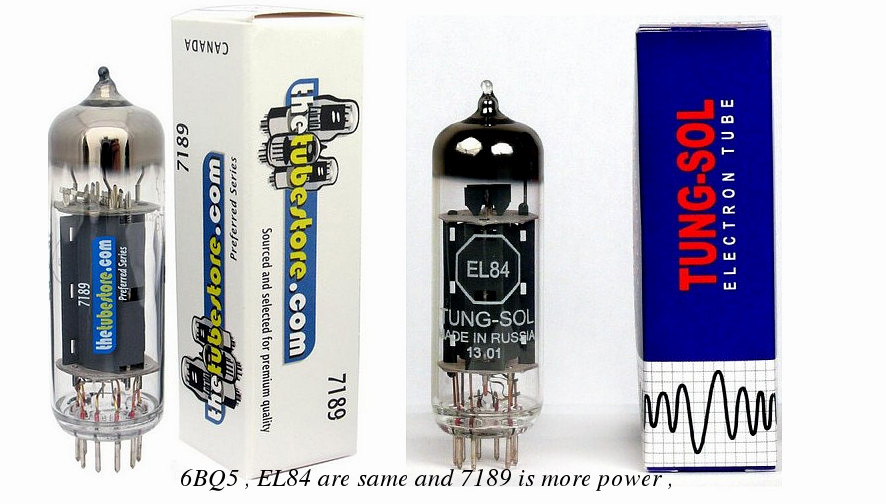

3つの違った名称の同じスペックの真空管です

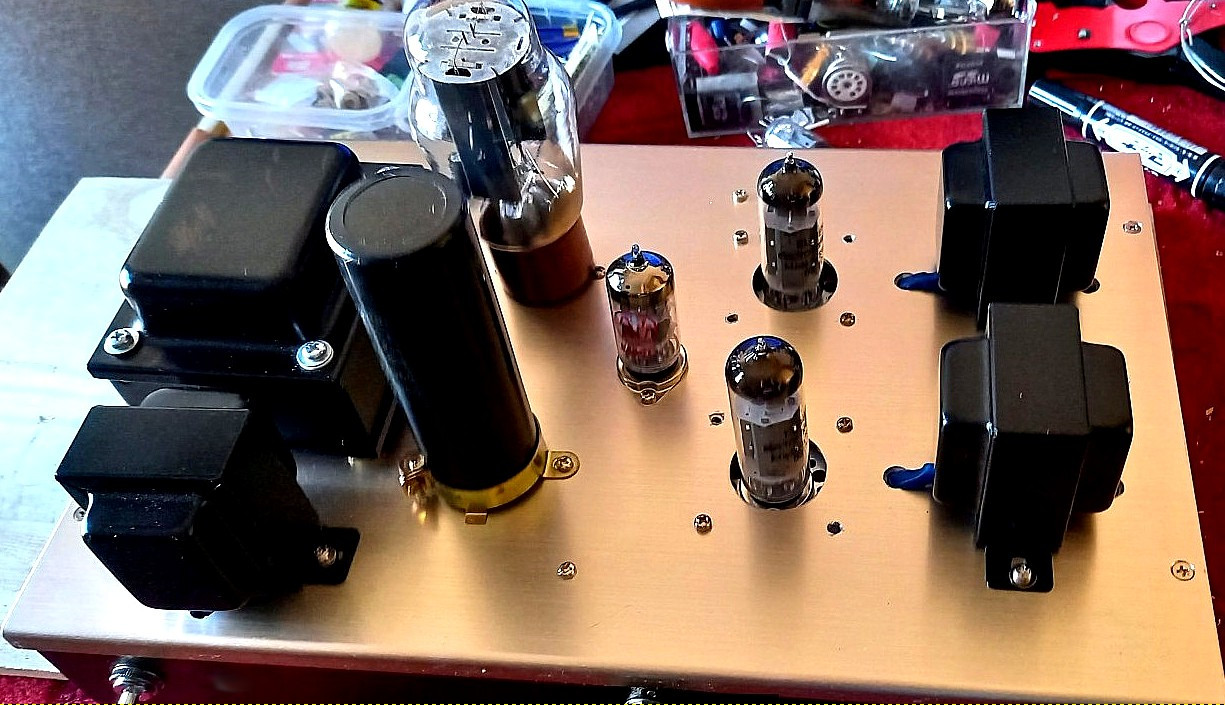

Para feed EL84 多くの部品は再利用ですが出力トランスは春日の小型なトランスです

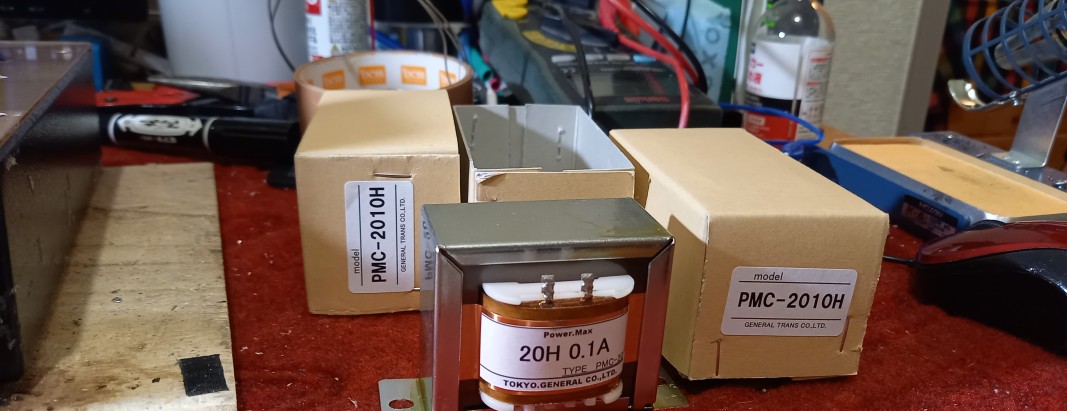

ジェネラル・トランス・販売社製の特注　チョークコイル　20H 100mA です

<
