WE 300B Single Ended Amplifier D.I.Y

this counter started 5th Mar 2012

Mr Hugo Cardenas's home in Lampa Chile on 2024 with Altec Lansing 300B is ENCORE 300B

WE300B は、ここから

Western Electric Make Difference

Takumi 300B on April 2024 in Lampa Chile

This counter started on 1st June 2015 has problem server



Cocoliso 300B Single Ended Amplifier and Sonus Faber on 5th Feb 2023

this counter started on 17th Feb 2022

WE 300B Single Ended Amplifier with James Transformer

大村プレート研究所の特注　金メッキプレートです こんな小さいプレートですが結構高目です、ちなみにブロンズ製やステンレス製は数千円で製作していただけます

Schematic is next, very clear sound and more powerfull sound I am getting.
casuse of 3 Stages Amplifier.from low frequency to high response are so nice.
I am using FE86 philips old type of FE86 with mesh plate for input line.
in generaly I am using for Main Amplifier at home from 2004.2 stage of 300B SE
with SRPP drive is a little bit difficult push low efficiency speaker like a my
System NS 300(90db/m/w).but this type of 3 stage amplifier is easy to push
low range.I like 300B with James JS-6123HS. Built up early 2004.

please comparare with some Tango Transformer,James Transformer is narrow BW

tranformer terminal are assigned counter clockwise.so easily find which is primary and secondary.

WE300B Single Ended Spec table

PSVANE の　由来について　メーカーでは　PAVANE　と表記しています

日本ではどこかの馬鹿が勝手に付けた名称でプスバンと言われているが、これらは初期の商社とメーカーの文章の中に筆記体でpavane と記載されていたとどこかの文章で確認しました
音楽　クラッシック　に知識のある製作者が心を込めて作った名称です。あの「亡き王女のためのパヴァーヌ」の曲からとった名称で「PAVANE」と筆記体で書かれた文章が
馬鹿がPSVANEと読み間違えたのです。PSVANEでは読み方はPAVANEと読むと記載があります。勝手に馬鹿がPSVANEと間違えて表記して日本では馬鹿なオーディオお宅が「プスバン」と表記したのです。
これは実際はPAVANEであってPSVANEと表記してありますが、「パヴァーヌ」と読みます。日本側もどこかの真空管お宅のオッチャンがプスバンなんてダサイ名前にしたのです。デリカシーがない日本人です。
注：この製品についてメーカーと商社の間で交換したメール文章がPCのメールではなく筆記体のかなり慣れた文章だったのです。確か？原文を見せていただいた事を覚えています。
彼らの筆記体は"a"と"s"は大変似ているのです。妻がフランス系アルゼンチン人女性で、これは"s"でななく"a "と言っていますので確かなことです。

私が作ったアンプのファンからのYoutubeへの投稿　動画

多少の外部からの改造はありますが、私の作ったアンプを使い続けているファンの一人でスピーカーは88dBで能率は余り良いとは言えませんが、数ワットのアンプを快く鳴らしてくれている
人です。彼は私が作ったアンプ類を3−4台持っています。最近　はLCR　RIAAのプリアンプです。2022年4月　ドイツ在住の人です。以下をご覧下さい。porco stereo　で登録チャンネルを持っています。

PLay Organ by 12A Single Ended Amplifier Atsuko 2023 in Germany 誰も出来なかった音の出し方Victorさん素晴らしいの一言

EH 300B SE and 24 bit DAC on 1st Mar 2012

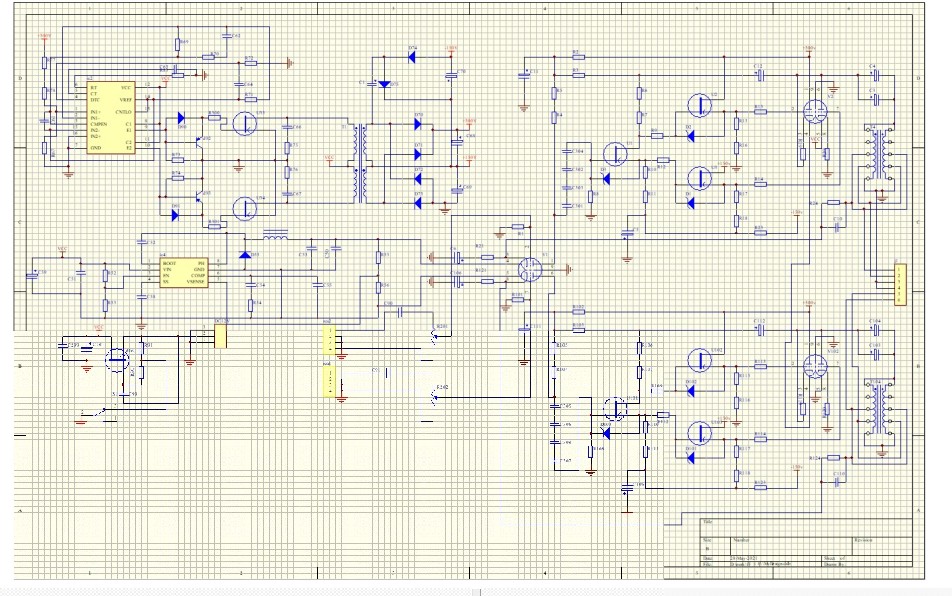

Then next circuit is version up circuit on Jan 2012
first stage is ECC82(Ecc802S),12AU7 and 2nd stage es 6N1P or ECC88 then 300B.
much better sound getting from 300B. future I would like to replace other MFG Audio Transformer.

Kanade 300B on 1st Jan 2022 made by Mizushima

橋本　HC20 3.5U は 2.5 Kohmと3.5 Kohmのタップが付いています。300Bの負荷は2.7K とも言われます、最近多くの回路図では3.5K になっています。よってスイッチで切り替えて使います。これが
私のアンプでの使い方です。どちらでも構いませんが、3.5Kが良い場合もありますが、2.5Kの方が良い場合もあります。スペックでは2.5Kの方が帯域が広くパワーも出やすいのです。
PT-220は橋本の電源トランスですが、300B　用と言われていますが、最初に使った人は何を思ってこのトランスを使ったのでしょうか？５Vでは直流点火すると最大でも4.8V程度しか出てきませんし
それでは定電圧の５Vの３単子のレギュレーターを使う事が出来ませんショットキイダイオードを使っても無理があります。結局は抵抗による平滑回路を入れることになります。
B+も最大で380Vなのです。うまく使わないと400V以上を得る事が出来ないのです。皆さん整流管には5U4系を使いたい為にこれでは無理が出て来ます。
最近ではジェネラルトランス販売社で自由な特注トランスを製作してくれますので余り問題がなくなっています。それでも420V以上に設定する必要があります。420Vx2 200mA 特注代金は25000円ほどかかります。
Takumiの場合、400V 近辺のトランスの電圧の出方が良く理解していない時期でした。その時点では400V以上のトランスを巻いてくれるトランス屋が存在しなかった為に380Vにしました。
これは正解ではなくやはり410V~420Vのが必要になります。ジェネラルトランスの400V 260mA の規格のトランスが市販されていますが、残念です、５U4での整流では160mA流すと400V 以下になってしまいます。
Takumiのトランスは　春日無線製です。小さい割には良く出来ていますがハムプルーフトランスではないのです。その他のトランス屋ではハムプルーフトランスを製造を嫌がります。唯一　ISOが製作をしてくれます。
ハムプルーフトランスは　ジェネラルトランス販売社のみで安価で製作してくれます。ISOもそれほど高価ではありませんが電圧アサイメントが多少無理があります。後は価格面です。
染谷や名古屋のトランス屋ではハムプルーフを作ってくれませんでした。ハムプルーフトランスは周辺に鉄系の金属があると細かく振動しますので神経質な人にはこのハムプルーフトランスが絶対必要になります。
熱の放出面で不利になるのでしょうか？リスクが大きくかなり熱くなるのがこのハムプルーフのトランスです。電流を目一杯流すとかなり熱を持ちますが長時間使っても問題はないようです。
ジェネラルトランス販売社はもし、私がアンプを作る限り、使って行こうと思います。信頼感のあるトランス屋さんです。オーディオトランスはISO若しくは橋本を薦めます。橋本は数万円高目ですが信頼感があります。
2A3 や　45 , EL34 ,KT88 などはFC-20S が素晴らしい低域と中高域を出してくれるのは言うまでもない製品です。何より裸でもつまりノンNFBでも90KHｚまでフラットなのは良いと思います。
ちなみに、２A3 45のコンパチブルアンプはこのFC-20Sでないと完成したアンプにはなりませんので、橋本　HC-203.5U は300B 以外の真空管にはお薦め出来ません。

注意：2022年以降　固定　ボリューム抵抗はストッパーを切落とし、シャーシ内部側からボリュームを接着剤で固定するほうが製作の手間が省ける、秋氏もその様にしている、これｈストッパーの穴を開けるのが
大変で、ボリュームが２個有る場合直線にならず、外観の見えが余り良くないのです。接着剤は２液で固めます。NCで穴あけをすれば別ですが、手作業では難しい。

このページにも前に紹介してありますが正式版をここで紹介します。2024.5.18th

Takumi 300B on 2021 in Lampa Chile

真面目に製作したアンプは数個の真空管の寿命は別として20年近くも使うことが出来ます　2021 11月撮影

hifiberry and 300B Single Ended Amplifier on 2020 lampa chile

I did small up date of my old 300B single ended Amplifier.
frequency response is 20Hz to 75Khz at -1dB non NFB and 20Hz to 85Khz at -1dB with 5dB NFB.
sound is not so bad than before,more clear and good frequency response which using 2.5K .
Power is 7 W rms. must be use fix bias for more power.but 300B tubes are expensive so
does not need much voltages and power for one's pocket money.that's enough.
some day I will try fixed bias for this 300B single ended amplifier.
to be continue..........................

このアンプを製作して、８年ほどになります。余り好きな音ではなかったのですがやはり、ドライブ不足と思っていました。
カップリングコンデンサーは初段がそこらへんにころがっていた、積層コンデンサー、終段が東一のビタQ を使っています。
先日、Jentzen のCross-cap に交換したのですが、低域、特に高域の水みずさが途絶え、また東一のビタ Qに
もどしました。James のトランスは帯域も狭く、好まない音でしたが、もう、３年ほど、ほっておきましたでしょうか？
しっかりした、低域、しっかりした中高域、2A3 シングル出ない音である事に気が付きました。
ドライバーは6FQ7から、6922に代えました、ECC88でも構いません、初段はNOSであった、EF86 Philipsです。
EF86 Philips は素晴らしい真空管ですが、先日 秋葉原で見たら、１本 9000円でした。
きょう。WE300Bとセトロンの300Bでテストしましたが、納得の音が出てきました。WE300Bでの音は輪郭がはっきりしており
また、セトロンの暗い音も、変って聴えたのは、このアンプの特性が良いからでしょうか？
ほっとしました。 W300Bは、ペアで20万円以上しますし、このまま、EH 300Bで聴くとしましょう。それなりに私的には良く鳴って
いる、EH 300Bの音です。気が付いたら、アップデートしておきます。

ところで、信号部分の抵抗をすべて、AMRSにしました。(2012,3月11日)音がクリアになった、低域の締りも良くなった、曇った音が

一掃したのです。まあ一部の抵抗は、AMRGを使っていますが、金属被膜抵抗の様なギラギラさがなくなりました。
2A3 シングルみたいな、音になった様な気もする音です。James は余り良くないイメージがあったのですが、これは良いとなりました。
もう少し様子を見てからF特でもとってみようと思います。
AMRSは、良い抵抗なのは、わかりますが、1Wが欲しいと思います。
これは、カーボン抵抗から出てくる音ですね、良いかどうか？は、聴き込まないと判断が出来ません。
この軽い音はいったい何なのか？ MJを信じて購入したのですが、さてどうか？
音がぺナぺナの音になってしまったではないでしょうか？で、元に戻します。
この抵抗 タクマンの金属被膜抵抗です。これは秋葉原の瀬田無線においてあります。
これらの抵抗は普段から使っていたのですが、安価であるゆえ自分のアンプ以外には使っていませんでした。
そして、
発売以来、使っていた、アムトランスの炭素被膜抵抗ですが、そろそろ、良い抵抗ではないと判断するべきでしょうか？
少なくとも私の作るアンプでは思想から外れます。少なくとも低域の出すぎる５極管のシングルアンプでは良いかも知れませんが、
2A3や300Bのシングルではこのタクマンの金属被膜が良い様です。
Matal film Resistance by Takman Electronics Co Japan.
上の写真が該当する金属被膜抵抗です。これで、元の音に戻りました。RSN1S と言うのが正しい名称の様です。
ラジオデパートの2Fの瀬田無線で売られています。
上の抵抗はTakman のREX とREY オーディオ用抵抗です。千石電子にて入手が可能です。千石にはニッコーム、KOAもあります。
上の抵抗が角形酸化金属被膜抵抗です。高周波特性が良いと言われていますが、オーディオに使う人が多いようです。
真空管アンプでは足が短いのでちょっと使いにくい様です。

Just show , 300B Single Ended Amplifier

Western Elctric WE300B Single Ended Amplifier

WE300B Single Ended Amplifier

Cetron 300B Single Ended Amplifier

Cetron 300B Single Ended Amplifier

同じ回路を多少の値を代える事により45,2A3, 300B シングルアンプにすることが出来ます。

まったく同じ構成で2A3,45,300B シングルアンプを製作できます。

few components replaced will be use other type of tubes single ended amplifier.

Still using 300B Single Ended Amplifier with Raspberry Pi Volumio Music Server 2016

PSVANE 300B GORINDO 森川氏から購入したPSVANE 300B Feb 2016

Going to Next PageHashimoto H20-3.5U using 300B Single Ended Amplifier DIY on 2016

橋本トランスを使った300Bシングルエンド・アンプに使います。購入してから、色々な噂を聞いて、まずは、電源を入れました。音がキンキンで、ちょっと
まずは、慣らし運転で、８時間ほど低ボリュームで５R4でジャズ、クラシックを鳴らし、ちょっと音が硬いと思われる、１０年物の、
つまり１０年使ったEH300Bの音と比較すると、高域よりの音です。快い中低域の音はなく
新しいPSVANE　2A3 シングルの音、ひょっとしたら、WE300Bの新品の音にも似ている、最近の３００B系の真空管の音は、現代的な音がします。
ワイドレンジで、まさしく新しい　WE300Bの音に似ています。
3日目、月曜日朝、誰もいない比較的大きな音で聴きました。低域がとても締まった音ですが、やはり中広域に寄った音の傾向で大変明るい音です。
時間がたって、多分音が変わるのであろうと予測出来ます。
シンバルの音など、響き、出過ぎ？と思わせるほど高域よりの音です。またバイアスが深いのかも知れません、そう感じます。
３極管　１段のドライブでは感度不足になるのではないかと思わせます。当方は３段アンプですので
問題なくドライブできますが、いままでの傾向の音ではないことは確かです。１０年使ってやっと好みの音になる真空管の音ですので、お客様には長く使ってもらいましょう。
ただ、ちょちょろの火の音で聴かないと、球は良くなりなりませんが、
聴こえないはずの、音が出てきたのもおっかない話です。つまりCDからリッピングした筈ですが、スクラッチ音が聞こえた、
現在、下の回路図の様な状態にしていますが、電圧は多少低めです。PMC-170を使っているからですがもし作るなら橋本のPT-220が良いと思います。春日トランスの特注トランス
でも構いません。ドライブは6CG7/6FQ7若しくは6N6P(6H6P SOVTEK)が良いと思います。負荷特性をとっていませんが結果はいつも同じになると思います。結局は
同じ様な値になります。計算してもだいたい同じです。良い音が出ています。自己バイアスを使う場合はB+を420V以上にすることが良い結果が出る様です。

PT-220　を使う場合は、このトランスは6.3V 3A x2 回路を持っていませんので、特注する時に0-4-5 V 3A の２回路を0-4-6.3 V x2 に指定して下さい。いっその事
6.3V ではなく７V以上が良いと思います。ちなみに、５V　ACに低損失ショットキイ・ダイオードを使うと無負荷で７V近く出てきます。負荷をかけると６Vほどになりますので
π　回路を入れてRで電圧を調整して下さい。低損失３端子は、1.5V以上ありませんと使えませんのであと＋１Vほどあれば使えます。よってπ　回路の平滑回路となります。
定電流素子として入れるのも良いかも知れません。ただし色々な300Bを挿す事が出来なくなります。ただし３端子でも補助回路を付属すると６V　DCでも５Vを作れます。
そこは実験をしてみて下さい。ちなみに PT-220V (220V用)の6.3V バージョンは特注となり5万円弱です。かなり高価なトランスとなります。春日のトランス(220V用)でも3万円です。
要するに、橋本トランスのPT-220 は 300Bシングルには使えないと言うことです。購入時にはよく考えましょう。高いトランスが良いとは限らない世界です。
つまりこうです、日本のトランスメーカーはどこかにオーダーをしており、多分自社工場を持っておらず、もしかすると同じ会社で作っているかも知れません。
つまり下請けが同じです。この傾向は中国製　製品でも同じです。お金の出し方によって鉄板を厚くしたりして品質を良くしますがでも工場は同じでパナでもソニでも東でも同じ工場で作って
いるのが普通です。そこらの安価な製品も同じ工場で作っているのが現状です。そんなことは知っていると思いますが、？常識です。
トランスは、電源トランスに関しては直流点火で使える正式なトランスはタムラ、橋本、その他もろもろは使えないことになります。要　注意です。日本のメーカーの馬鹿な頭を交換しない
何も変わりません、そのうち倒産してしまうのでしょうか？と思います。トランス屋特にオーディオ用は斜陽化しておりこれでは食っていけないのでしょう。
おろおろしているうちに潰れてしまう日本の企業です。タカチの金色のシャーシでもツマミを入手出来ないのですから、タカチで供給するべきでしょう。それなら金色のシャーシを廃止すれば
良いことです。タカチさん金色のボリュームツマミを供給して下さい。レーベンの様な形のツマミがあれば良いのですが、ツマミがない以上、金色のシャーシは外国人には目に毒です。
それこそ、金色のシャーシのアンプ、それも30万円クラスのアンプのオーダーが何台ボツになったか、何とかしましょうね、または金色のシャーシを廃止するべきでしょう。

橋本トランスの話に戻りますが、たった1週間前に注文して、変更を依頼しましたら、それはもう出来ないとの話で、もう既に製作に取り掛かっている云々、
では変更可能ですが、2個　注文して欲しいとのこと、ましてお盆である中もうすでの製作中であると言うとのことですとの事で納期が早くなるでしょうと聞きますと？2個とは９万円近くです。
納期は、、、
通常通り、１ヶ月かかりますとのこと、トランス１個に一ヶ月かかるのでしょうか？　単純な疑問です。工場は足立区にある筈ですが、？どうも関西などの西日本にあるらしい？
橋本さん言っている事がトンチンカンで、親方日の丸の様な企業なんでしょう。この傾向は野口もよく似ています。不透明な会社です。
私はなんども橋本トランスを使っていますが、トランスが微妙にゆがんでいますね、それも疑問です、これってプロの仕事なんでしょうか？　潰れる予感がする。
潰れるとは近い将来、倒産するのではないかと思ってしまうのは私だけではないと思います。山水はもう過去のものなんです。
中国製のアンプは音が悪いとかなり有名ですが、まごまごしていると音が良い日本のガレージメーカーのアンプもぐずぐずしている日本の部品メーカのせいで、中国製品と同じに
になる運命なんでしょうか？５Vを追加変更すると、15,000円追加料金がかかりますので２万4,000円の特価でも4万円近くになりますし、外国仕様は5万円近くになります。
私からは何も言うことが出来ません。？？？？この価格設定は、外国で使う仕様は１万５千円増しになります、どうしてでしょう。不思議な価格設定です。
外国のサイトでも同様でその様な価格となっています。橋本さんおかしいですよ！！価格設定が素人です。どうして高いのかも表示するべきでしょう。国内モデルだけ低い設定ですが
これは独占禁止法に抵触していないのか？

もし作るとしたらこんな回路が良いと思います。とても安定した回路です

ここで紹介するのは、TAMAOHMと表示のある巻線抵抗です。880オーム20W で瀬田無線(秋葉原の)から販売された300B シングル用の抵抗です。瀬田無線は店を閉めました。2022年8月
この抵抗の詳細はTRHタイプです。旧　JIS　RHWタイプと同等となります。電力型不燃性塗料皮膜巻線抵抗器が名称です。
昔からあったホーロー抵抗(JIS RHW)は廃止となってこの様な抵抗器となった様です。

低圧つまりプレート電圧が300V前後の場合、１Kオームではプレート電圧が低い為にやはり音に影響を与えます。880オーム　10Wは見つかるのですが、
20W は見つけることは出来ません、それで瀬田無線の福永さんに相談したところ、これ試作販売となりました、私も次期アンプに使うつもりです。
さて、300Bは、420Vが最大プレート電圧ですがこれはバイアス分を足すと500V位になります。一般に安価で入手出来る電源トランスは350V程度が最大です。
それを使った場合のB+は400V程度で一般に使われる電圧となります。そこから60V~70Vを引くと330V前後で300Bを使うことになります。ここにカソード抵抗
1K オームでは音がぼやけ、多少の違いですがここに880 オームを使うとやはり音が違ってきます。勿論　良い方向にバイアスが関係しますので
こんどは880オームを使う事が出来ます。２次巻線の電圧は360V~380Vが良い様です。400Vが無難ですが380Vで良いと思います。2次側の電圧が低いと高くするのには
苦労がありますが、高い場合は入力コンデンサーの容量を小さくすれば出力の電圧は低くなります。
@1300円だそうです。私の場合Daleの1800 Ωを2個パラレルにつなぐとほぼ920Ω〜890Ωとなっていましたが、これがぴったり880Ω　20W となりました。
実際は誤差がありますが、公称880オームです。
瀬田無線の情報は、ラジオデパート瀬田無線
に問い合わせ下さい。瀬田氏若しくは福永氏となります。このお店意外に大物のBuilderが部品を購入しているので有名です。
念の為タマオームはTAMAOHM ここになります。
SpecはSpec TRH Type詳細

ちなみに福永さんのアンプと猫ちゃんの紹介は猫ちゃん　HANAとなります。
補足：VISHAY　無誘導メタルクラッド抵抗は直ぐ切れる、瞬時のラッシュ電流に対して大変弱くこれをカソード抵抗に入れるのはどうかと思います。
放熱を良くしてもパチパチとスイッチを入り切りするとすぐ切れてしまいます。分解するとセメント抵抗と同じ構造の抵抗器が入っておりびっくりしました。
最近の日本製のセメント抵抗はかなり優秀ですが、これも放熱をしっかり装備すると良いと思います。逆にメタルクラッド抵抗は見かけ倒しな抵抗器です。

As you know,,,皆さんが知っているかわかりませんが、ギターアンプ屋さんはこのKESTERの鉛半田を使っているのが一般的です。私もこれを長い間使っています。もう１３年位かな？
Kester Solder. LOT# W121307 .Kester USA why I am using?
半田付けにまあ失敗が少ない。一時は千住金属の半田を使っていましたが、何か今はこれですね、含有物はほぼどこでも同じ様なものです。が、アンプ屋の定番です。
このKesterの半田に限り同じ含有物なんでしょうが、流れが少なく日本製のものより固めなんです融点が高いとは思いませんが日本製だと半田を付けていると流れてしまう経験があり
この半田に関してはそんなことはなく、きっちりと着きます。流れが少ないと言うことは不要に半田の量を多くする必要はなくなります。また、
この半田を使うと音が良いと言う噂が出ている。眉唾、digi-key Japanで入手が可能です。市販はかなり高価で２倍ほどの価格になっています。まして切り売りなんてのは暴利でしょう。
内部のシールド線は細いのが普通ですが、これらは信頼性に欠けますので太い無線用のケーブル 5D,5C-2V等で良いと思いますが、単線ですので折れる可能性がありますので
最近はもっぱらバランス用のケーブルを使っています。これを下の様に2本作りRL分けています。OFC　２芯ケーブルですので二本まとめて一本にして信号は２本半田付けしてコネクターに
半田付けします。何本もシールド線を使う場合はこのケーブルは使えませんがきっちりした音が出てきます。S/Nも良い様に感じます。

内部配線に使うケーブル

Plays Diana K by Raspberry Pi B+ and Volumio 1.55 ,DAC is I2S PCM5102A and James 300B Single Ended Amplifier

DSD 2.8 Mhz coverted Dop (PCM) ,I2S DAC is very easy to build up by You.

I like Direct Heating Triode Single Ended Amplifier

Just before Burn in 300B Single Ended Amplifier on 26th Nov 2016

低域よりの 300B シングル　アンプです on Jan 2017

Schematic diagram is above and getting 9 W rms 回路図です

300B Single Ended Amplifier on APR 2019 Name is KANADE

電源トランスは特注の220V用の大きなトランスを使いました。大変重いトランスです

And 2017

Hatt Audio Lab HO-808 300B Single Ended Amplifier 20th Mar 2017

現在はCetron 300Bを使っています。先日14年使いっぱなしのEH 300Bのフィラメントの片方が切れた為です

H808とセトロンの300Bは大変良い、、、
今となっては高価なCetron 300Bですが、使わないとね、もう20年前位に三栄電器で購入したものです。極めの細かい音が出てきます。こんな繊細な音を出してくれる
のですね、EH　300Bが15年近く使えたのは素晴らしいことです。片方が切れたと言うことはパラレルだったのですね、バネから外れました、

XE20S ( Hirata ) using 300B Single Ended Amplifier on Nov 2017

Schematic Diagram is here ,, EF86 is very difficult to get country side so choose ECC82 in parallel

電源トランスを強化しました。音が変わりましたと言うよりどんな整流管でも使えるのが良いと思います。但し５AR4系は使えません。それはB+が上がりますので
コンデンサー類が危険状態になります。使える整流管は 5U4 ,5R4 です。274も使えると思います。問題は野口にしろ、ISOにしろしっかりした300B用の電源トランスを作らない
からです。フィラメントの電圧が未だに５Vでは直量点火出来ない事です。５V用の３端子ICではきっかり５Vを得る事が出来ませんのでLM-1085　を使うことをお勧めします。
LM 1085Spec from TI 電圧差が1.5Vですので6.5V以上は必要に
なります。6.3Vをショットキイ・ダイオードで整流すると8V位出ますのでこの使用方法が良いと思います。5V系の3端子では4.92位しか出ません。
電源回路のコンデンサーインプットは22uF 500Vから10uF 630Vが良いと思います。野口のトランスでは400Vから400V以上を得ることは出来ませんので10uF 630Vが良いかも
知れません。それでプレート電圧が420V位になり実際のプレート電圧は350Vになります。それらのリスクは各コンデンサーの耐圧値が高くなる事です。以下にSolen　10uF 630V
の画像を貼っておきます。これは秋葉原の桜屋電気で比較的良い価格で入手できます。ギターアンプの部品専門のお店ですが、外国のコンデンサーなど豊富に置いてあります。
桜屋電機店　秋葉原<---がリンクです。

10uF 630V film capacitor for first cap for power supply

大部前に秋葉原の三栄電機（柿沼さん）から購入したシルバニア製の5814A 緑の刻印がある真空管で、何か6922にも似ていますが、形は似ていますが、5814Aです。
とても良い球です。初段に使うと、とてもクリアですし、締まった低域などや中高域の音などはEF86の様な音ですが中高域のギラついた音のEF86より落ちついた音です。
これから注目されても良い真空管と思われます。
ところで、このアンプを購入した友人のスピーカーATC100と大変良いマッチと言っていました。

LM78T05 ５V 3AのICが製造中止となってしまった

１０個位買っておいたLM78T05 がない事に気がついた、どこかにあるだろうと思っていたのが、油断です。日本中にないと言う事がわかりIC輸入　業者に調べれもらったのですが、
流通のあるルートを調べていただいたら、ないとの事、互換　ICが　LT323ATと言うことがわかりました。正確には　LT323AT LDOのレギュレーターです。１個　700円程度です。
その他の互換がありました。MIC29300-5.0WT ◆ 3A , 5V が名称です。よって2種類がヒットしました。各お店には在庫がある様なので数個を注文しました。
この様なICはMarutuにも、千石にも秋月にも在庫がないのです。Marutuの場合Digikyと提携していますが、Digikyが非売となってしまっている場合があり販売権がなかったり
しますす。某メーカーが買い占めで在庫で置いてある可能性があります。こんなのはどうにもならないのか？1個から発注出来ると言っておいてそれは嘘なんですね。残念です。
Marutuの場合も100個とか言うICがありますのでそんな販売店この日本にはいらない。だから、日本の市場は死んでしまうのでしょう。以下に３端子レギュレーターのスペック保存してあります。

私が製作したアンプ一応 30万円ほどします。35万円ほどしますが、一年数台売れます。ほとんどが南米のお金持ちです。日本製の結構有名なアンプと比較して優位に立つのは
どうした事でしょうか？今年も来年まで注文の予定が入っています。4台製作しても 20万円ほどしか稼ぐことが出来ませんジェネラル_トランス販売が電源トランスを製作して
希望が見えてきたのは素晴らしいことです。220Vの電源トランスを作って頂けるのは素晴らしいことです。こんな簡単な事が以前の野口では出来なかったのです。

LT323AT Analog Devices

これらは、５V 3Aです。このICを５V電源として使う事が可能です。

first stage of 300B Single Ended Amplifier

in Santiago Chile on Feb 2018 with Altec VOT　もう一台欲しいとの事でした、見積もり中,,,FC-30-3.5S を使う予定です

Hatt Audio のトランス：一昨年あたりから尾身さんのトランスを使い始めました。HOー808です。2019年になってこのトランスのバンド型を注文しました。ペアで2万7千円ほどです。
このトランスとても良い低域です。中高域はそれなりに出ますが回路次第です。Uー808を想像して設計された低域の良いトランスです。3dBほどのNFB1をかけると 2A3の場合130Khz位まで
がフラットとなります。勿論 1ワット程度の話です。とても良い出力トランスと思います。300B EL34 などには最適の出力トランスと思います。

By YouTube,,,up loaded on 25th Nov 2017 ,ES9023 I2S DIY DAC Using 300B Single Ended Amplifier

EF86

If do you have same circuit 300B Single Ended Amplifier or 2A3 Single Ended Amplifier please try to use replace EF86 various and use EF80 instead of EF86.
quite good EF86 of Valvo,Telefunken Mesh Plate.I am using UF86 instead of EF86 this valve is 4 V heater.

UF86 is different type but same charactor.
UF86 can't use this amplifier because filament is 4.0V EF86 is 6.3V.
this UF86 is very low cost to get one good condition.must be modify heater voltages.
Specially speaking, the EF80 is low noise.
Other original mesh plate tubes have low noise
That's right. EF806 Gold is good too. EF86 の紹介です。



JJ Gold pin EF806

Good and very low noise EF80 Valvo

My one of customer using EF80 this is 2A3 Single Ended Amplifier in Chile 　チリのお客様が使った　EF80とても良いとのことです

Hatt Audio Laboratory Japan --Audio Transformer Factory--

Go to the vinil of world DIY RIAA

2019 年　最初の　300B シングルアンプです

電源トランスをワンランク上の許容にしました。回路図を見ればわかりますがB+電圧も負荷をかけても430 Vとなりました。それによってプレート電流が多くなったのでしょう。
低域がかなり改善しました。パワー感も同様で、Jazzを聴いてもオーケストラを聴いても無理のない音を作り出すことが出来ますのを実感しました。
電源トランスはジェネラル・トランス・販売　株の特注トランスです。価格もお手頃でした。測定はしていませんが、定格に入っていると思います。結果を生むまで色々な
トランスを試しました。既成トランスや電源コンデンサーの変更などです。整流管は5U4 です。圧倒的にこの真空管を使ってくれと言う要望から５V　４Aを巻いてもらいました。
下のyoutubeの音だけでは、わかりませんが現代音楽などを聴くとはっきり改善しているのを感じます。ただ電流が多くなったせいか？低域が良くなりハムが大きく感じます
実測では0.019V (19mV)です。もう少し小さくならないと能率の良いスピーカーでは感じてしまいます。私的には良いのですが、何とも仕方がなく解決方法を考え中です。
問題はキャパシターインプット型のキャパシターの値です。10 uFにすると電圧が上昇して豊かな低域が出てきますが、その代償としてハムが出ることがわかりました。
このコンデンサーを47uFにしますと電圧が下がってしまいます。その代わりにハムはまったくなくなります。0.01V(10mV)以下になりますが音がきついですね、
20uFにしてみましたら、やはりリップルが減るのでしょうか、ハムはまったくなくなります。20uF でOKとしましょう。本電源つまりチョーク後のコンデンサーは100uFにしてありますが
最初のコンデンサーを10uFでチョーク後のコンデンサーを200uFにしてみました。これでハムを感じる事が出来ない程度でしたら、これに決めます。
電源トランスの2次側電圧を　420V--0--420V にすれば良いのです。これで最初のキャパシターを47uF 500Vにしても良いと思われます。よってもしこれから注文がきた３００Bシングルでは
420V--0--420v でジェネラルトランスの木村さんに注文することにします。5U4を使う場合は420V 位が良い様です。AC400VではDC400Vは出てきませんので注意しましょう。
何個もトランスを注文してわかった事です。ちょっと高目は抵抗で下げれば良い分けですし、低い場合はどうする事も出来ません。300Bはカソードとプレート電圧は360V以上かけないと
まともな音になりませんし、もし400V以上出ない場合は固定バイアスになります。固定バイアスにはリスクが伴います。400V表示されているトランスは300Bシングルエンドアンプでは
使う事は難しくなります。と、、言うことはメーカー製の電源トランスのほとんどは使い物にならないと言うことです。誰がそんな設計値にしたのでしょか？疑問です。

電源トランスにジェネラル・トランス・販売　株の特注トランスを積んだ新しい300B シングルアンプの回路図です

XE20S Hirata Tango XE20S 使用の300B Single Ended Amplifier 2018 製作

Kanade 300B on 7th June 2019

回路図は同じですが電源トランスを少し大きくしました。これでパワー感とハムが改善されると思います

Parafeed 300B Single Ended Amplifier on 2019 Nov design (only plan) click して下さい

Sound getting from NanoPi-Neo2 Music Server ES9023 DIY DAC on 7th June 2019

Mr Hugo's room in Lampa Chile on 15th June 2019

Kanade 300B Single-Ended Amplifier on 30th Oct 2019 in Santiago Chile

サンチャゴ　チリの Mr　Juan Guillermo Navarro Montecino 　さんのお宅で 30th Sep 2019、既に16年前に私が製作したKT88シングルを持っていました　彼は2021.11.26 他界したそうです99歳だったそうです

心からご冥福をお祈り致します。チリでは有名なAudiophileとの事でした。全てのシステムはご子息がすべて引き継いたと一報がありました。私の愛好者が一人増えたことにもなります。

チリには300Bシングルアンプを10台以上販売経歴があります。KT88シングルは2005年ころ製作と思います。100Vの野口トランスを使っています。ECC83のSRPPです。
OPTは東栄のOPT-10Sです。その頃安価なトランスがなく仕方がなくこの安価なトランスを使いました。裸のトランスですので商品価値がなくアルミのケースに入れました。
音も満足出来る音ではなかったと思いますが、使い手によっては、このアンプも生かされたのでしょう。これはとても不思議なことです。Lowtherにぴったりのアンプ
だったのです。15年以上もたってから、第3者に渡り生き返ったのですが、この音に満足して300B シングルアンプを発注してくれたのです。2019年の1月の頃の話です。
2019年9月になって、300Bシングルアンプがオーナー宅に配達されたとのことです。10日ほど暗黙の中、何も言ってこないのです。心配しました。
音はどうだったか？　それで友人に頼み探ってみてくれないか？と言うと、彼はこのアンプに大変満足しているとの事でした。それでこの画像を撮ったそうです。

このパラフィード・ドライブ前川有人氏が力を入れているアンプです。最近になって彼がこのトランスに関連した起業したと伝えてきました。彼のサイトは以下です。
ARITOさんのサイト
Arito's Audio Lab と言います。ちなみに、有人さんのサイト以外でもチョークトランスは入手出来ます。50H 80mA が4200円でジェネラルトランスで特注で入手が可能です。
パラフィード、つまりクラ—フ結合回路と言います。私もやってみましょう、利点は低域が改善されますとの事です。ギャップ付きのトランスを使う必要がなくなります。
前川さんの話では、B+を高くする必要が出てくるそうです。チョークの内部抵抗でプレート電圧が下がるからです。出力トランスは一般的には200~300Ωですので、
チョークを使うと500Ω程度となります。当然プレート電圧が下がります。その為です。前川氏のトランスに興味がある人はリンクからメールアドレスを見つけて
注文するのも良いと思います。業務用　オーディオ業界　に長い間　貢献してきた人ですので粗末な商品を作るわけがありません。

Cocoliso 300B は、数人のオーナーが変わり、最終的にはチリのchicureoの　Pablo Prado 氏に変わりましたと3週間ほど前にメールがあり画像を希望しましたら
2020年　11月 30日にメールで画像を送ってきましたので紹介します。スピーカーはイタリア製の　Diapason Adamantesとの事です。使う前に聞いたきました。
91dBですので、まあ良いと思いますと言いました。95dB以上が推奨ですと言いました。裕福な方なのでその内に高能率のスピーカにすると思います。
まずは、とても良かったことです。大切に使って頂けると思います。

Cocoliso 300B Single Ended Amplifier has new owner in Chicureo Chile by Mr Pablo Prado Nov 2020

so 300B cocoliso has new owner is very good things

His system with 300B Amplifier Speaker is Diapason Adamantes 6 Ω　91dB/m/w

Revox A77 and Takumi 6th Sep 2021 Lampa Chile

this is 2A3/45 Single Ended Amplifier Bohemia .owner live in Tacoma.WA USA 2021

This video sent to me from Germany on 18th June 2022 from by Mr Victor Serrano

This RIAA first stage is modificated by Mr Victor Serrano in Germany

300B Kanade parafeed drive Single Ended Amplifier on 2019 only circuit diagram

Parafeed 300B Single Ended Amplifier on 2019 Nov design (only plan)

パラフィード300B シングルアンプですコロナの時期に生活も大変な時期です。こんな計画は計画倒れになりますが、回路図のみ更新しておきましょう。トルコのDIYerが興味を持って頂き
ましたので回路の変更と各電圧、そして定数と値を記入しておきました。完成したアンプと思いますが果たしてどうでしょうか？パラフィード良い響きのアンプですね
インダクタンスの大きなトランスを使うことをお勧め致します。update on 7th Feb 2022 出来上がったら最後のアンプになりそうです

中古のアンプ　得に中古の300Bアンプを持っていましたら格安で改造します、先ずはメール下さい。良いトランスが乗っていることが前提です。
シングルアンプの修理もします。但し 211,845等の高圧管はNGです。最大で500Vまでです。メール待っています。修理は真空管アンプ以外でもOKです。
私は元　Sony,Pioneer、Panasonic　のサービスマンでした。

真空管　300Bの不良でした、まあ音は良い内になると思います。電源　トランスを追加する事を薦めます

Nobsound の電源回路の手法　と斬新なSRPPパワーアンプ回路図紹介

Nobsound power supply circuit not an ordinary circuit

.

Nobsound は中点トランスの製造が苦手な様です、そこでダイオードを２個使ってブリッジ接続して中点を得ている回路を良く使っています。ここで紹介するのが２例です。
ダンパーとして使っている回路が見受けられます。半導体アンプで出力にSRPPを使ってトランスの出力回路も使われています。斬新な回路と思います。ここで紹介しておきます

信じられない様なパワーが出るアンプです。市販価格は２万円から３万円です

Audio Note Japan

第二の故郷南米チリ　彼は鉄道エンジニアだったのです　Klispsch　Storyです

Nelson Pass DIY

Mayazaki Valve's Audiophiles Fair

宮崎真空管アンプ愛好会

Miyazaki is one of province of south of Japan close to Okinawa .show Valve Amp fair in Tokyo

特注電源トランスなどをメールでオーダーが可能です。

アンプ部品の注文は





Low Cost Model of Mizushima 300B for sale<2021

Radio Garden warld wide live radio ,you can find any small town's station any counry and country side

Last Up Date 5th April 2024 from Yachiyo Chiba Japan

Since 300B SE Amplifier circuit on July 2004 Sakura Chiba Japan

Single Ended Amplifier D.I.Y

How to build up Amplifier Single Ended Amplifier 2004-2024
