45 and 2A3 Single Ended Amplifier

Counter Started on 3rd Sep 2013

これらのアンプは4Ωのスピーカは使えませんそれは市場に出ている4Ωスピーカは半導体アンプ用です
真空管アンプを使う人は特別なのです。45/71の様な真空管用のトランスで4Ωのトランスは販売されていません

RCA 2A3

PSVANE 2A3B

英語サイトからコピーしました26thNov2016

最近になって、300Bシングルの改造に勧めるが、彼らの90％以上は、この2A3 シングルの奏でる音に恋しているのです。
これで十分と断られる事が多いのも事実です。

Today early morning He sent to me ,one shot of his Audio room on 28th Feb 2022

Bohemia 2A3 Single Ended Amplifier 2A3/45/71A/ コンパチアンプ　300Bも使えます

Tacoma WA USA Mr Nick H 氏が使っています

Nick さん曰く、
Pass Sit3（17ワット）よりも強力で、Herron MA1モノブロック（100ワット）と同じくらい強力です

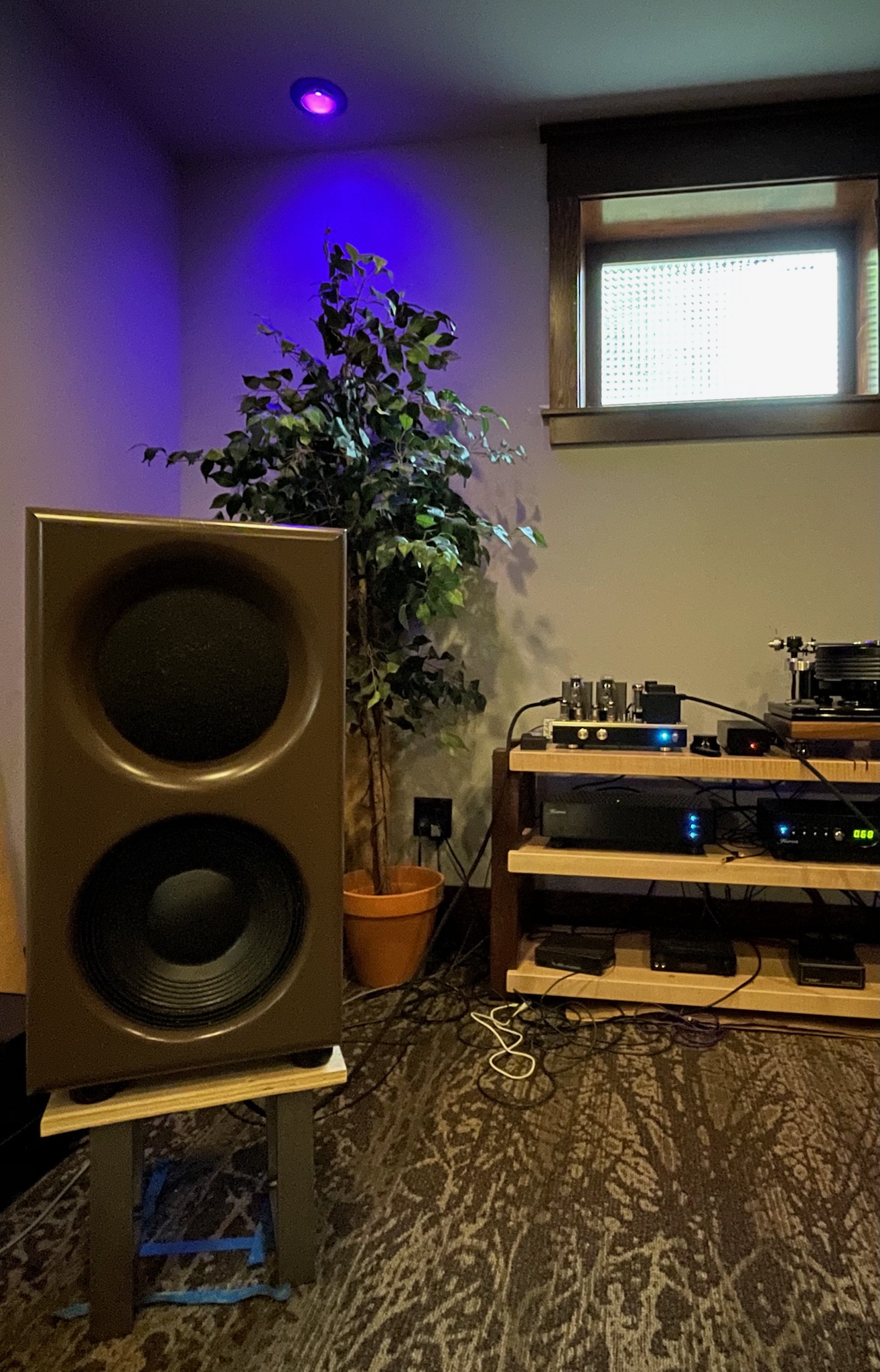

Mr Nick his Audio room in tacoma wa on 20th Jan 2022

Nick さんの最近のアップデートです　 on 6th May 2022 WA.USA

13rd June 2022 sent to me ,そして、昨日のメールでは、
こんにちは -
アンプはとても良く、よく聴いています。
それは私のすべてのアンプと非常によく比較され、非常に強力に聞こえます-Pass Sit3（17ワット）よりも強力で、Herron MA1モノブロック（100ワット）と同じくらい強力です
温度は問題ありません。 触ると少し暑いかもしれませんが、大丈夫です。
あなたが健康で健康であることを願っています。
ニック

ヨーロッパ版

2022.11.10 どなたからの嫌がらせで、Googleの検索リストから外されました、アクセスカウントは50以下になってしまったのです。これは全体のサイトのアクセス数です。
お先真っ暗になりました。Googleを検索すると、Google Content と言うサイトがあることがわかりました。そしてこのサイトに登録をしました。
Google　content では色々な指事を頂きました。先ずサイトの最初のディレクトリーに　sitemap.xml を設定することから始まりました。この設定ファイルは
Googleが自動で作成してくれるのです。そのファイルをダウンロードして私のサイトにアップロードするのです。ただそれだけです。
そして、Googleのロボットがサーチを行い解析します、その解析データーを元にしてファイルを修正していきます。ファイルとはHTMLやディレクトリーです。
動画でエラーが出ている場合は修正若しくは削除が一番良いと思います。有る一部の動画はエラーの元ですので、削除しました。前ページは200ページ以上あることが確認でき
ました。home.html の内容を編集してパスを書き直します。つまりサイト内のリンクをこのhome.html に記載します。それで、改善が実施されています。 あとは改善することです。Google Content から色々な事を教えて頂きました。Google　Content　スタッフにここで感謝致します。

評価：音が良く、まして雑音がまったくない、DC点火ですのでハム音は発生しません。ハムが聞こえないことに大変驚いたと言うことでした。
回路構成は過去に使った使い慣れた回路です。定数は音を聞いて吟味された音です。2A3はその特性を十分出しています。カソード抵抗をスイッチにより切り替えます。
出力真空管のプレートインピーダンスはトランスの２次側で切り替えます。FC20Sは旧TANGOの特性と同一の特性です。XE20Sと同じ物です。
45と71Aは十分なドライブで素晴らしい音を出してくれます。45,71Aは新品がありませんので
特性の良いNOSを使うと2A3に勝る音を出してくれます。45 と 71Aを使うともう、2A3に戻る事は出来なくなります。その様なアンプです。
更に言うと、これらのアンプリファイアーは高級な90dB/m/w以下のスピーカで鳴らす事が出来ません。出来る事なら95dB/m/w以上の能率のスピーカーをお使い下さい。
お客様の殆どの方は100dB/m/w以上の小劇場で使われていたJBLやAltec7などの大型高能率スピーカーをお使いです。
２A3 のフィラメント電圧の直流化には 6.3V 3Aではなく6.3V 5Aが必要になります。４A以上にしないとトランスが大変高温となります。ご注意下さい。
通常使っていたと思いますが3Aの巻線では使うことが出来ません、4A以上でオーダーする、また、既成のトランスは使えません。レアショートする可能性があります。
2A3　シングルアンプには　2.5V 5A が必要になります。ご注意お願い致します。

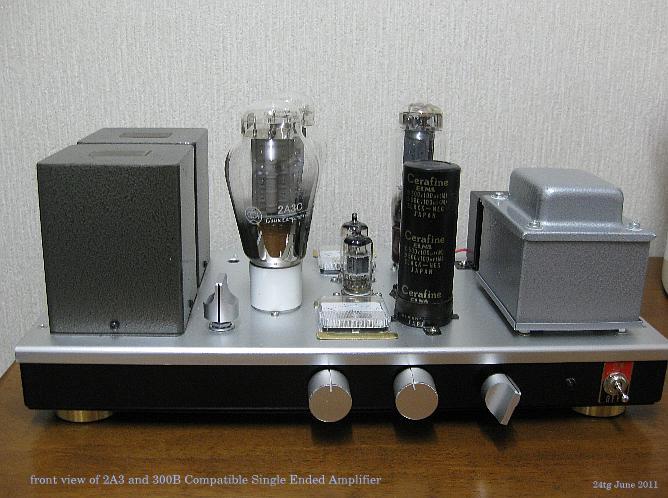

PSVANE 2A3 and 2A3/45 Compatible Single Ended Amplifier

2A3 シングルアンプ　3.5 W の価格も300B シングルのアンプ 8.0 W の価格もほとんど変わりません,パワーが半分でも値段は同じなのです
例え、自作のアンプでも価格は変わりません同じ回路でしたらほとんど同じ価格となります。
2A3 シングル・アンプの中高域は何とも言えない音でこの傾向の音は300Bシングルでも得ることが出来ません。
Bohemia 2A3 /回路上、71A 45 2A3 と　300Bを鳴らす事が出来ます。VT25 や　VT62 もフィラメントの電圧とB+が低いのですが良い音が出ます。71A が意外です。
71A がとても良い音が出ます。2A3 シングルはとても良い音を出しています。歪感のない、音です。FC-20Sの特性の良さが関係していると思います。
その後の2A3/45/71A シングルアンプの話、2022年末に2 台の真空管アンプのオーダーが入りましたがUSAは入札が出来ていません、今回は、ヨーロッパからの注文です。２台ありました。
そして電源トランスの仕様変更がありました。それは71Aでも使える様に200Vの巻線を付ける事とフィラメント電圧の２系統を6.3V 3Aから5V 5A　ｘ２にすることです。
以前は290VをFETとツエナーダイオードで電圧を200Vにしていました。いっその事　フレキシブルなトランス屋さんの出現で何でもどんな電圧の電源トランスを製作していただけるメリット
です。そこで、熱の問題は３Aを５Aにしました。後は200Vのタップを付けて頂きました。昨今　ジェネラルトランスへの注文数は多くなってきました。過去には春日無線を使っていましたが
ハムプルーフを付けてくれないのです。ハムプルーフを付けた電源トランスはISO,染谷、とジェネラルトランス販売のみです。その他では付けてはくれません、色々な内部的問題があるのでしょう。
ハムプルーフがないと近接した外部に鉄属の金属があるとそれが細かに振動するのです。特に夜中に小さな音で感じる場合があります。ハムプルーフがあると全く振動はしません。以下が回路図です。
注文時に230V用若しくは120Vと指定します。120V用の時は100Vのタップを付けてくれますが、230Vの時は電流値が違う為に付加は出来ませんとのことでした。＜GTS社　木村氏　曰く　
ちなみにスイッチのポジションでは71Aのポジションで300Bが使えます。但しB+は300Vとなりますので2A3ほどの出力しかありません。

2A3/45/71A シングルエンド　アンプの回路図　6th Jan 2023

Song by Gina Saputo as 45 Single Ended Amplifier .45 is good for female Jazz vocal

https://www.youtube.com/watch?v=Xf_DBZB6yXo&list=RDXf_DBZB6yXo&start_radio=1&rv=Xf_DBZB6yXo&t=56

By Mr Serrano from Germany using Mizushima 2A3/45 Single Ended Amplifier

This is my first 2A3 Single-Ended Amplifier on 1990 ,frequency response is 10Hz to 130 Khz by Tango XE20S(All Tango)

Go 300B by Mizushima

other shot of Bohemia

Nick さんが送ってきた最近の画像　26th Mar 2022 .Tacoma WA USA

貴方のスピーカーのインピーダンスを確認しましょう。ほとんどの真空管アンプには出力トランスがついています。出力トランスのインピーダンスはほとんどが８Ωです。
出力トランスのインピーダンスが８Ω以外であると良い音が出ない場合があります。安価な４Ωのスピーカーを使ってはいけません出力トランスが８Ωの真空管アンプは８Ωのインピーダンスを使って下さい。
４Ωのスピーカを使う場合は２個直列にして８Ωになる様にして下さい。またスピーカには極性があることに十分注意して下さい。直列とは ◎----(＋)(ー)(＋)(ー)----◎ が直列です。

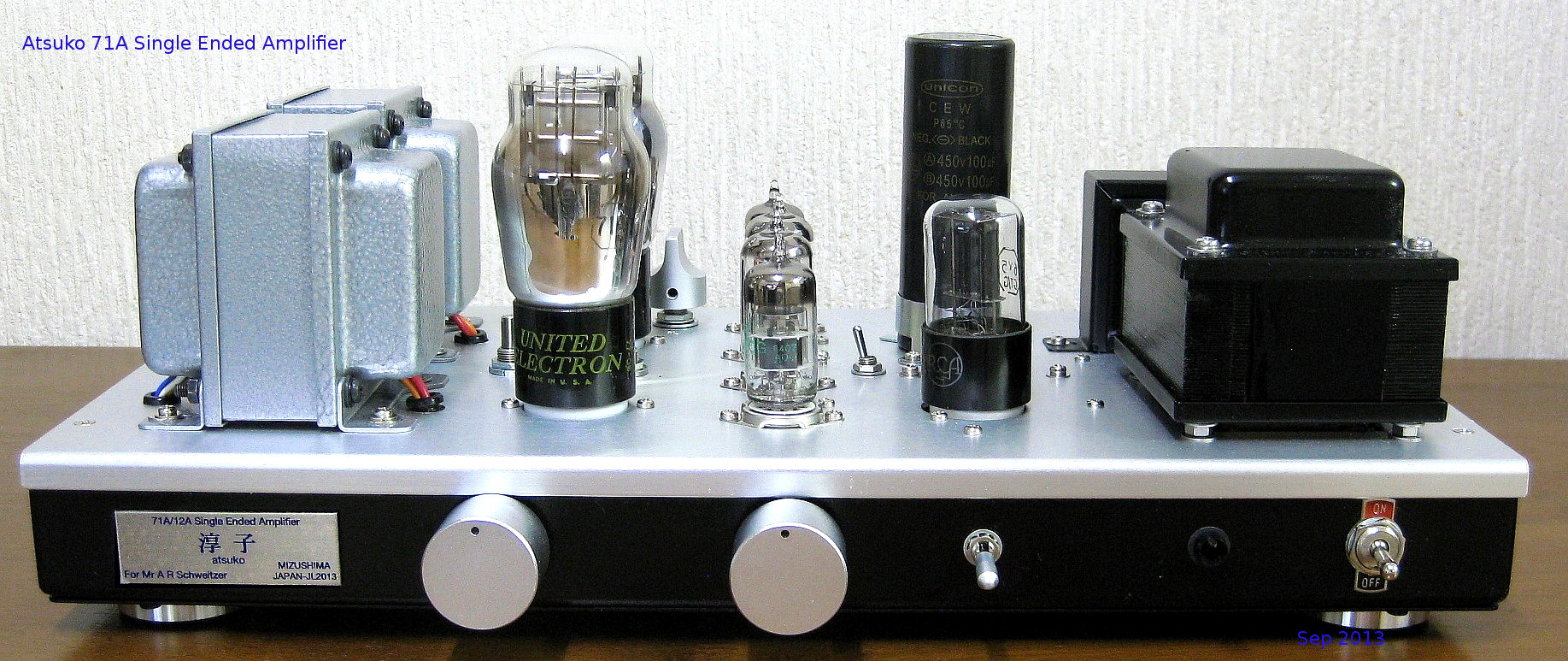

PLay Organ by 12A Single Ended Amplifier Atsuko 2023 in Germany

手書きのデーターが出てきました、10Hz from 130Khz が周波数特性でFFN225フォステックスのフルレンジを綺麗な音で鳴らしてくれました

this　Analyzer　Started on 23rd Feb 2018

Started from OCT 2016 as ISO TRANSFORMERS CO

RCA 2A3 Single Ended Amplifier on 2003 in Chile made

as Yayoi 2A3/45/71A Single Ended Amplifier on JAN 2015 by Mr C Westman

Just say.. Impossible to use with turntable near of Speaker system ,he said remove player other side so far from JBL

when owner(he)would like to use TurnTable or Cram-works for SL1200andCRAN-WORKS

2A3/45/71A Compatible Single Ended Amplifier only schematic diagram on 21st April 2020 Bohemia

片方が時々音が出ていない？？

電源やソケットと思いました。どうでしょう、一応対策を取ってみましたが、時間が経つと、やはり音が出ないのです。真空管は冷たくなっているのです。そこでUXのピンを見るとコールド・ソルだーの様でした。
当然でしょう2A3の場合電流が2.5Aも流れるので、半田が熱で酸化しやすくなっています。窪みが見えましたので再半田をしてみました。以降再現しませんし、何より音が良くなりました。
古い中国製の真空管は、信頼性が良くない、時間がたつと音が歪むのです、整流管か？と思ったのですが、そうではなく、2A3そのものの、劣化でした。2A3C と言う真空管は素晴らしい特性を持っています。
PSVANEの小さな2A3Bは、45に近い音です。プレートも小さいし音そのものが45に近いと思いますが45の様な新鮮さがありません。2A3なのでしょう。2A3を使う場合は2A3Cをお薦めいたします。
small 300B と言っても過言ではないと思います。4.5 Wは出ますので十分に91dBのスピーカをドライブ出来ます。300B はおまけです。

Mr Carlos Westman's house in Vancouver　Canada on July 2021 245 シングルエンド・アンプ　45/2A3/71A compatible

Show all of system

ドイツのお客様からのアップされた動画です 南米から売られたり引っ越した人たちがアップした動画です

This RIAA first stage is modificated by Mr Victor Serrano in Germany

この例は彼は346を使っています。46を使い始めたのは2022年6月からです、とても良い音が出ていると思います、1.25W です

UX Base for 2A3 teflon made in Korea Andix で購入出来ます

このUXソケットはAndixでは入荷日不明とのことで事実上は生産休止状態とのことですとても良いUX４Pなのですが、無いものはないので仕方がないのですが、
なぜ中国に由来したソケットばかりで、穴の直径が小さかったり大きかったりで30mmの穴に入るソケットを日本の商社は注文しないのでしょうか？
皆さん大変困っていると思います。粗末な昔のソケットや変な模倣品の中国製しかないのはどこの企業でオーダーしているのでしょうか？　と言う訳で
今回は山本工芸のテフロン製のソケットを、削り出しソケットを購入しました。見た目も値段も良いと思います。1000円高い S-17が良いとおもいましたが、S-20にしました単に1000円安いからです。
接触不良になるかも知れませんがまあトライしてみましょう。ここで紹介するとまた欠品になる可能性があります。以下が画像です。

Yamamoto Art　S-20　instead of korean socket UX

このUXベースを取り付けるには皿ネジ若しくは頭がフラットなフラットネジが必要です。M3を使っています。M3 x10 ドライバー１番ナットと組になっています。YAHATA　製です。
ヘッドの高さが0.7mmです。このUXソケットは高さが3mm程度ですので2mmの肉厚のタカチのシャーシを使うと1mm程度しかシャーシの上に出ませんので取り付けネジは皿ネジ若しくは特殊な
フラットネジを使う必要があります。皿ネジはテーパー状の穴を開ける必要があります。3mmより大きめのドリル・ビットでさらう事ができますが失敗すると大変です。フラットネジが便利
ですのでこれを10年前位から使っていましたが、最近店頭に置いてないケースがありヤハタに注文します。

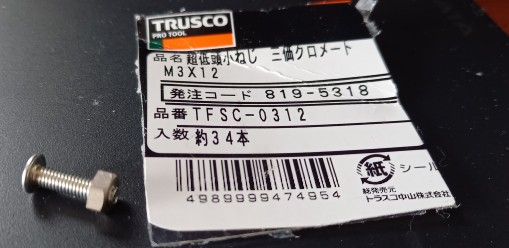

Yahata製は2022現在　生産中止となってしまいました。Truscoトラスコ中山(株)が販売しています。購入はビックカメラで検索すると出てきます。以下画像あり
このScrew は9pin の真空管ソケットの下側付けのソケットのネジが都合良くできています。M3 X 12 を選ぶと良いと思います。

音は：300Bとは違います。このFC-20Sと言うトランスは素晴らしいと思います。締まりの良い　低域は大変良く、中高域は2A3の特徴を良い方向に出しています。2A3を感じさせない300Bの様な音を出します。
パワー感もありますが、92dB以上のスピーカーを持っていればより十分な音場を表現してくれると思います。尚、このアンプは45 ,71Aでも使う事が出来ます。
桂光の2A3C チタンプレート　を持っていますが、低域が良く中高域もそれなりに伸びています。300Bでは出ない明るい音を出す事が出来ます。古い中国製の2A3を使っても同じ傾向の音です。Jazzでもクラシックでも良く鳴らしてくれます。
２A3Cは300Bに近い音が出てきますが、輝く明るい音は2A3の音と思います。FC20Sの特性が良いのでしょう。比較は難しいのですが、XE20Sとも違う音の傾向と思います。直線性の良い音です。
小さなマンションで、大きな音を出すことが出来ませんので本当の音はもっと良いと実感出来ます。一台同じ回路で同じ部品で製作をお勧め致します。但し3000米ドル程度値段がかかります。実測のDFは負帰還なしで2.5です。
試しに45を使ってみたが、あまりぱあっとする音ではなかった、なぜ？こんな球が好きになるのでしょうか？　普通の中国製の2A3 2本プレートも格安ですがそれなりに明るい音を出してくれるのはISO　FC-20Sの良いトランスと思います。
ISO Tokyo FC-20Sは素晴らしい出力トランスと実感しました。耳で聞いたハム音はまったくありません、45は素晴らしいと思います。2A3では出ない音が出て来ます。中高域は元より、低域が締まった低域の音が出ます。

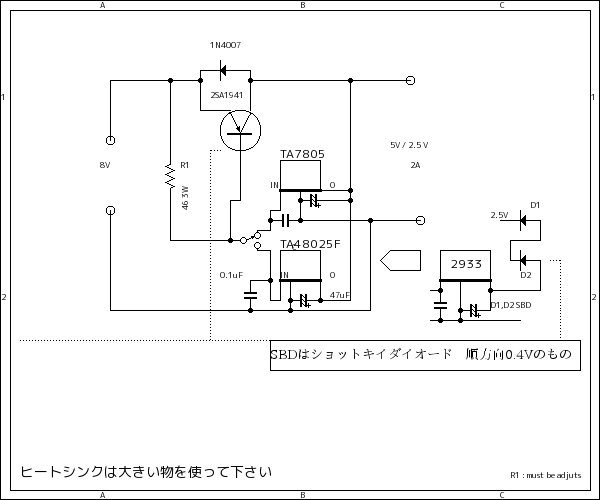

45シングルとして聞くととても良いです。さて、2.5Vのレギュレーターですが、時々電圧が出なくなります。これは熱暴走ではなくICの中のプロテクターが働くのです。それで時々電圧が全く出なくなり、これには困りました。
周辺を分解して組み直しても同じで、ある時突然まったく電圧が出ないのです。取説を見ました。カーブなどを眺めながら一列の字が記載されています。出力のコンデンサーを10uF以下にして下さいとありました。
10uF以上にすると内部のプロテクターが働き、電圧が全く出なくなる場合があります。まずは10uF以下にしてみました。10uF以上の場合で電圧が出なく、暫くすると何かのきっかけで電圧が出てしまいます。
現象が再現しなくなるのです。困り果てて、この項目を見つけました。入力側は５Vが良いかも知れません。 一連の音の歪について、どうも　２A3　中国製の不良が考えられます。エミ減ではなく長時間使うと暴走気味となって
新しい真空管にすると普通になるのです。扇風機で冷やしても同様ですが、熱を非常に多く出す真空管アンプそれが２A3シングルの様です。高いカソード抵抗で電流を抑えてB+をもう少し上げた方が良いと思います。
新品のPSVANEの２A3は2A3の音が出ていませんねと思います。小さなプレートはどうした事でしょうか？　燃える事はありませんがかなり異常に熱くなるアンプです。トランスの許容にも関係するかも知れません。
2.5V の電圧が出ない件：　これは中国製の2A3のフィラメントの半田不良でした。つまり電源の故障ではなく、真空管の足の半田不良です。2.5Aも流れるのでこれは仕方がないことでしょう。

2021年のコロナ　ウイスルの件で真空管ソケットの製造がとどこっており、市場に出ていません、製造中止ではなく 品物の入荷がないそうです。USのテフロンが中国製の27　Φの穴のソケットしか販売されていません

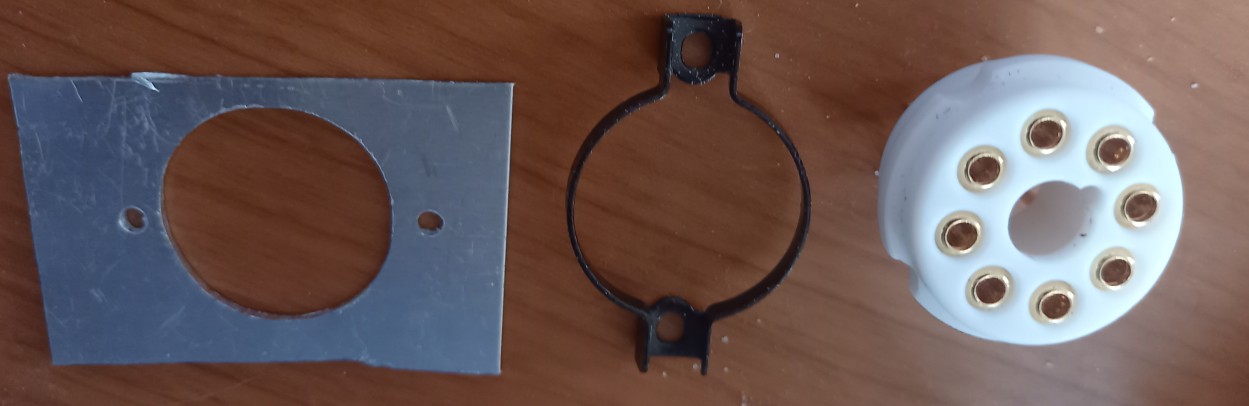

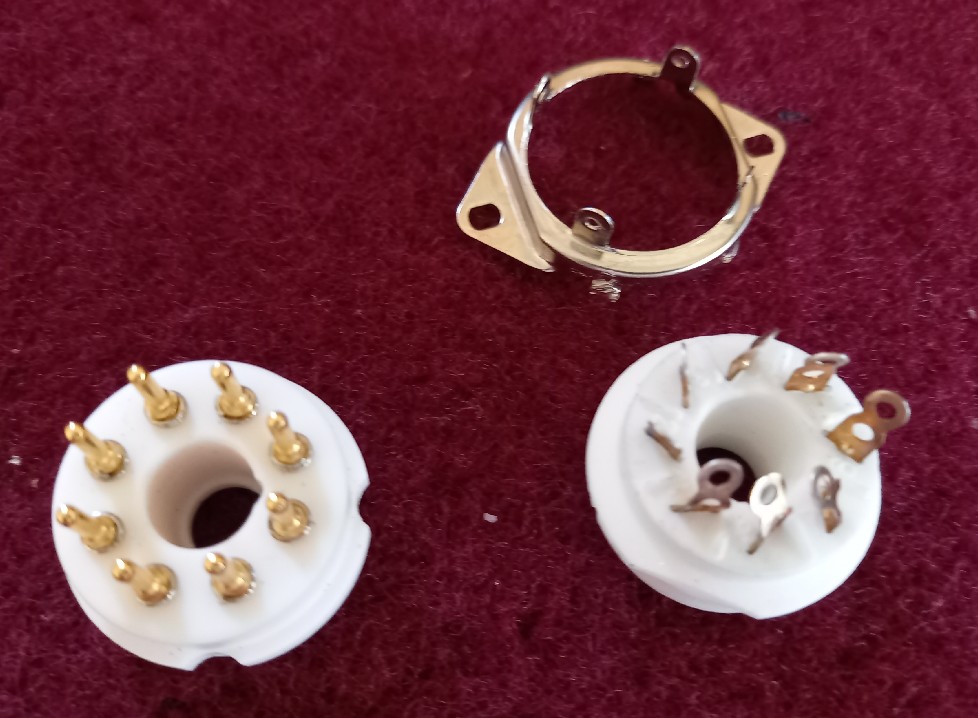

日本製のシャーシパンチは　32 mm Φですので、かなり小さなソケットとなります。そこで下に示す、アダプターを製作します。ソケットにサブ金具を取り付けて、32mmの穴のシャーシに取り付けます。
27mmのUSソケットには金具が付きますが、取り付けても固定されていない為に落ちてしまいます。これはUXソケットでも同じとなります。金具は取り付け出来ますが落ちてしまいます。そこでアルミの金具を付けて
更に部品を取り付けてシャーシに固定します。セラミックのソケットの場合は金具が付いておりますので問題はありませんが、このテフロンの場合は付属の金具は付かないのです。
日本製？のUXのソケットの大きさ本体と中国製のソケット本体は材質のみの違いですが、微妙に少し中国製の方が大きい口径なんです。日本製のソケットの金具が付くかな？と思ったのですが１ミリ以下ですが穴が小さいのです。
以下に参考画面を付けておきます。結局はアルミの金具でソケットの穴に取り付けます。以下画像

こんな具合になります。どちらの方法も綺麗ではありませんがセラミックの金具はテフロンのソケットには穴が小さい(1mm以下)で取り付け出来ません

2A3 Single Ended Amplifier Bohemia 2021 Jan

Sound of Bohemia 2A3 Single Ended Amplifier

Song by Gina Saputo as 45 Single Ended Amplifier .45 is good for female Jazz vocal

Bohemia Amplifier as 45 Single Ended Amplifier 15th Jan 2021

Stacy Kent 彼女の声が出ています。ただ、引っ越しをした為に前の音にはなりません、大きい音だと良い低域が良いと思います

2A3 Bohemia SET Nov 2020 素晴らしい音です。

Bohemia 2A3 on 13rd Dic 2020 Yachiyo Chiba Japan

この２A3　FC-20S　ISO Transformer Tokyo 製の出力トランスを使っている。とても澄んだ中高域の音は300Bでは出せない繊細な音を出してくれます。
96dB以上の能率のスピーカーがあればより良い服良かな中広域の音を出してくれると思います。弦楽器のクラシックやJazzにも良い傾向の音が出てきます。
このクラスのアンプを１台持っていても良いと思う様なアンプとなりました。XE-20S そして最終盤のXE-20Sを使い、今回の鈴木氏のNew　FC-20Sは2A3　シングルアンプには素晴らしい音色の
アンプとなったと思います。これらの音の傾向の音は300Bでは出ないのです。ゆっくり音楽を楽しむ音になったと思います。とても良いアンプと思います。
UXの真空管を選べば、300Bでもそれなりに鳴るのです。新鮮さは代わりますが、300Bでも鳴ります。それはこのアンプにはフィラメントが５Vがあるからです。
2A3 の音はとても好きですね、パワーさえ何も言わない人でしたら、これで十分な音です。ハイレゾには良い組み合わせですが、自作でも25万円ほどかかります。
クラシックのパイプオルガンの音がとても良いですね、2A3はやはりオルガンです。

Sound of Bohemia 2A3 Single Ended Amplifier

Bohemia 2A3 one week before send to USA 12nd Oct 2021 in Japan

long play by LCR RIAA Pre-Amplifier on 22nd Aug 2021 LCR RIAA 音が良いですね、

71A Single Ended Amplifier 0.8 W rms very nice sounding

中古の中のかなり悪い真空管でしたが、一晩　ほどフィラメントを入れてB+無しでエージングしておいた真空管です。かなり古い真空管です。ゲッタも飛んでいますので悪くはないと思いますが
B+を加えるとビックリするほとクりアーで低域のある音が出る真空管だったのです。0.8Wとは、信じがたい音がします。フルパワーでも歪感のない音です。これは大変良い真空管アンプとなりました

このジェネラルトランスはハムプルーフバンドが付いていますのは良い事ですが熱が大変高く、段々と電圧が落ちてくる傾向があります。いっその事内部にファンを取り付け様と思っています。
長時間使っていると音が歪ます。電圧が降下する為です。B電圧が下がってきますその為に音が歪みます。この手法は良いと思います。
そこで、トランジスター用などで使う放熱板（ヒートシンクを）トランスの後部に張りました。何か結果は良好です。これでNGな場合は後部にファンを取り付ける予定です。でも良い様です。
そして、一時間ほどすると音が歪むのです。B+の電圧も下がり気味ですが、それほどではなく、5U4を交換すると治るのです、クラシック・Cで購入した中古のNOS品 5000円ほどしますが、
これがエミ減を起こしているのか？不明でした。そこで、5R4にしてみました。電圧が下がりますが、音が元に戻りました。澄んだ音に戻りました、しかしながら満足ではないのです。
5U4を使いたいところです。NOSが駄目ならEH　5U4にしようと思います。綺麗だがクラシック・CのNOSは問題です。どこまで信じたら良いNOSです。クラシック・コンポーネントで新品のEH　５U4GB購入、
2500円送料込で3500円でした、早速交換しました。10時間ほど鳴らし続けました良好です。結局は5U4GBが原因でした。もう長時間使っても音が歪むことはなくなりました。
フィラメント電圧と思ったり色々やっても傾向は同じでした。ピンをヤスリで磨いたりすると治った様な気もしたり、5R4でも治ったりするのですが不安定でした。やはり整流管でした。

タカチの真空管アンプ用のシャーシ：これは大変　重宝しているのは皆さんも同じと思います。しかしながら購入してから良く見回して下さい。天板が上下逆に付いている場合があります。
そのまま穴を開け始めて、最終段階で、止めネジの穴がない事に気が付きます。タカチでは製品の送り出した時のちょっとしたミスと言いますがこちらとしては重大なミスです。
そんな訳ですのでシャーシを開梱しましたら必ずネジ穴の位置など、タカチを信じないでよく見ましょう。折角のアンプが目もあてられない事になってしまいます。

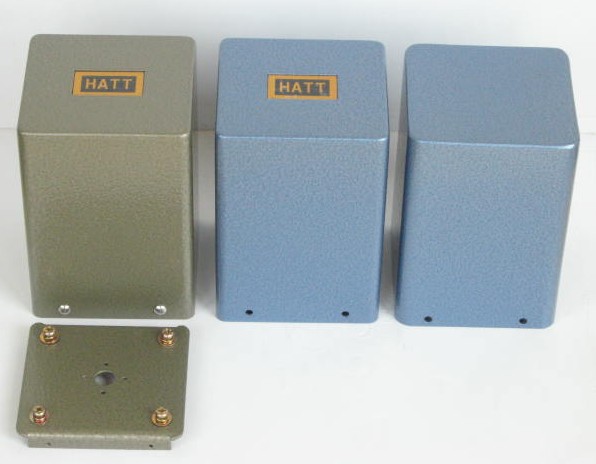

傷の付いたトランスカバーは新品にしましょう。ジェネラルトランス販売ではさほど高価出ない値段でカバーのみの販売をしています。500円程度であった様です。送料の方が高くなります。
タカチの真空管アンプのシャーシの天板も3000円程度であったと思います。また前面の面位置にパネルも破格値で購入出来ますのでこれはエスエス無線に問い合わせて下さい。
穴も指定出来ます。

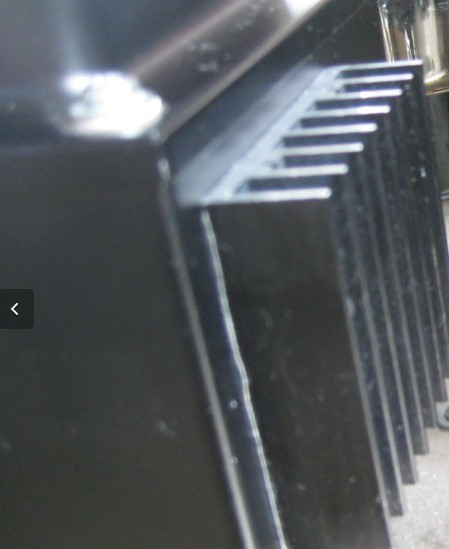

Heatsinkを取り付けました。取りあえず両面テープで取り付け

Bohemian 2A3/45 Single Ended Amplifer on July 2020 for USA のお客様よりのオーダー

まだ、部品が載っただけです。ここから数ヶ月製作に時間がかかります。ましてコロナウイルスで航空便が止まっていますので、やれやれです。

Yayoi 2A3/45/71A Single Ended Amplifier on JAN 2015 Chile photo from C Westman

XE20S Tango with KR2A3 Single Ended Amplifier on Feb 2014 チリのお客様から送っていただいた最近のアンプ

高価なDACにも勝ると言われるI2S DAC +ラズベリーパイ　音楽サーバーの製作

KR 2A3 シングル・エンデッド　アンプ　　

Atacama 45 + Passive Pre by Made Dr Joaquín Iglesias in Chile

Atacama 2A3/45 Single Ended Amplifier + Passive Pre made by Dr Joaquín Iglesias in Chile

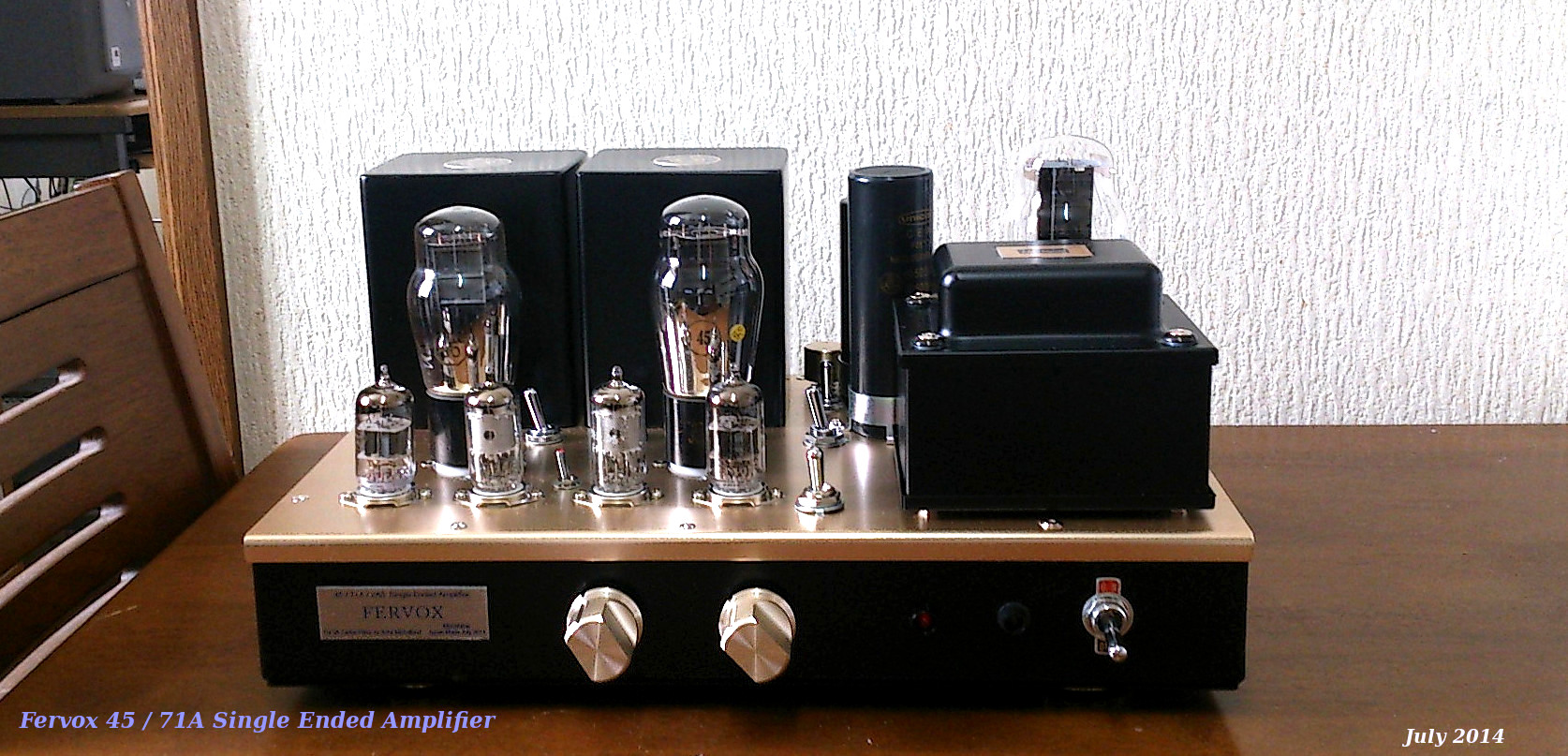

45/71A Single Ended Amplifier on 2014 sold in Chile

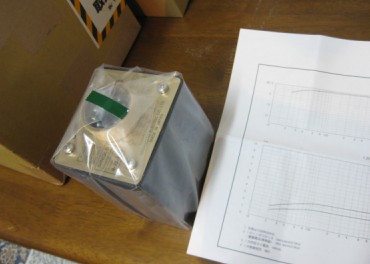

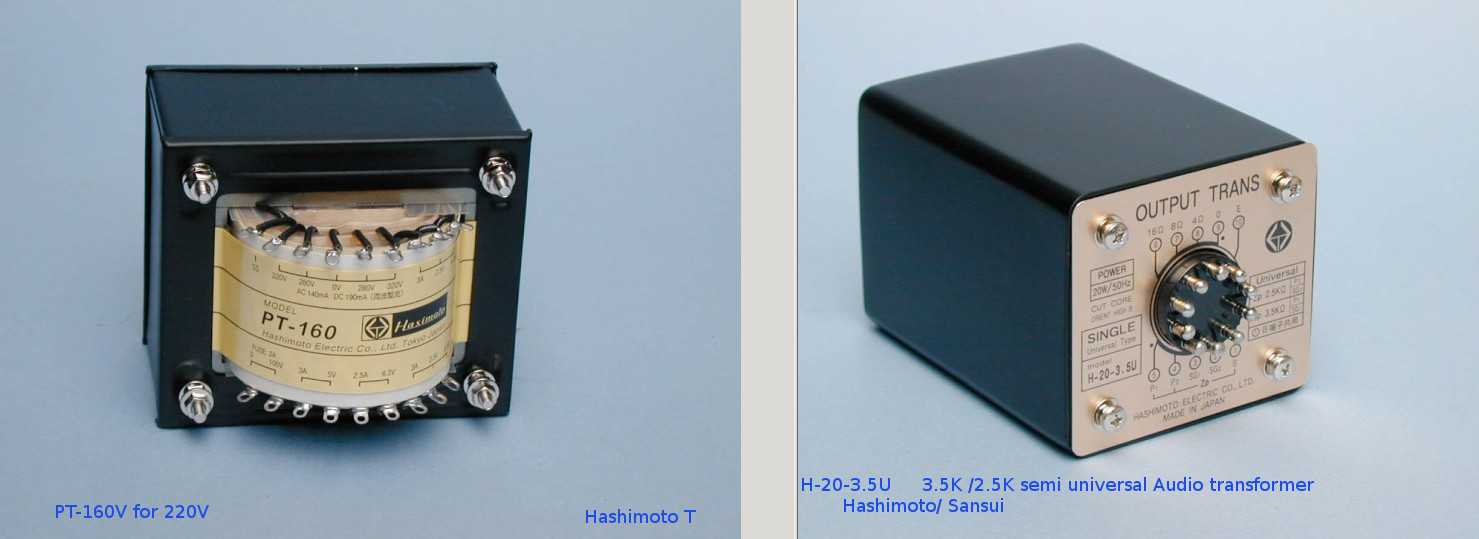

on 2014 Vina del Mar Chile all Hashimoto Transformer

2A3 でも使えますが、冬場が可能です。夏場は密閉度が高く中のレギュレータが暴走する可能性があります。トランスは45用ですので45/71専用機です

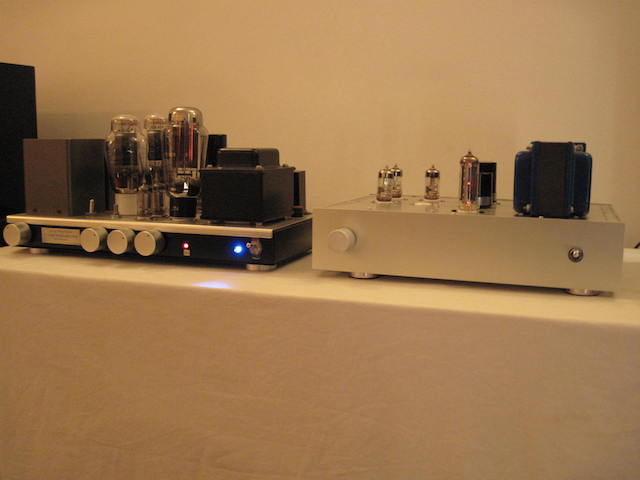

Dr Joaquin 自作　Native DSD DAC + バランス型　真空管プリ　FN1242A を使用　受けはルダンダルのトランス使用

音は大変　明るく良い音がするそうです。2015年　5月南米チリでDr Joaquinによって製作されました。回路図は基礎的にはこちらから提供しました。FN1242Aを使っています。
オペアンプは使っておらず、ルダンダルのトランス２個で差動を受けて出力しています。USBからDSDの変換はXMOS系DDCを使っています）？とのことです！！。最終段がFN1242Aで出力。
何とも、中を見させてくれませんので、回路図はわかりません、。真空管まわりはこちらで提供しました。

2A3 シングルは結構色々な回路で製作しています。どれが良いのでしょうか？真空管アンプは出力トランス
の出来に左右されてしまいます。出来れば高域に暴れのない出力トランスを使いたいと思います。
有名なメーカーだから暴れがないとは言えないのこの世界の常識となっています。
トランスは購入して使ってみないとわかりません。
1万円以上の価格であればまあ問題がありませんが、時として高価な輸入トランスでも高域があばれています。
取り説を取り寄せたり、メーカーからスペック提供してもらっても、裸特性をとって見ないとわからない
のが、出力トランスの特性です。直熱３極管のシングルアンプでは起らないことも５極管シングルでは発振して
しまうこともあります。
2A3 シングルアンプを使いこなすには、スピーカーの能率が最低で90dB/m/w 必要であることです。
88dB 近辺の能率のスピーカーでは、厳しいと思います。1 ワットの管球アンプでも邑楽かに鳴らすこと
が出来るのはやはり90dB以上のスピーカーです。
球のアンプで、シングルとなると、３極管の裸特性で弾き出されるDFが2程度（以下）、DFが2程度あれば
何とか綺麗に音が出てきます。ところが、５極管のシングルではDFが0.5 程度と言われていますので
ブ─ミーな低域となってしまいます。世の中この歯切れの悪い低域の音が良いと言う人もおりますので
何とも言えない趣味の世界です。で？ 5極管のシングルではDFを上げる為にNFBをかけることになります。
DFを上げ過ぎると、アンプの音はミズミズしさをなくしてしまって、半導体アンプの音に近くなってしまいます。
半導体アンプの音が悪いなんてことはありませんが、仕事柄、ソリッドステートアンプでも、生き生きとした
音に遭遇した経験もあります。でも、能動素子が少ない管球アンプでも音響メーカに負けない音を出すアンプ
を誰にでも作れるものです。管球アンプの製作で必要なことはトランス次第となります。
英語版はこちらです。最新の情報をもっと、詳細に記載してあります

色々試しましたが、最終的に”ペルケ・ドライブ”となりました。SRPPのドライブは定評がありますが、
なにせクラシックなど聴いていると、ゲイン不足をひしひしと感じる時があります。ぺルケ・ドライブは
原型がSRPPであり、音もSRPPの特徴をとらえています。回路図を下に張っておきます。
6AN8が都合よくありませんでしたので、その球に似た性格の6U8を使うことにしました。音は大変 クリア
とても歪み感の少ない真空管です。

まだバーンイン中ですが、もっと良い音になると思います。上段と下段のカソード抵抗の調整とNFB用の抵抗も
調整の必要があります。なおその後になりましたが、45/2A3 コンパチとなりました、両方の球のプレート電圧を
満足するには、簡単な様でちょっと難しくて、出力管のカソードと電源＋Ｂの整流管の出力にスイッチを入れて
電圧切り替えることにしました。45 の場合はカソード抵抗 ホット側で47V ,2A3 の場合は41V ほどになりました。
切り替えはスナップスイッチ2個で切り替えるか、ロータリースイッチで切り替える方法になります。
私の場合 2個のスナップ・スイッチで切り替えることにしました。音はまずまずですよ。両方の球 良い味を出して
おります。ちなみに、F特は10Hz から90Khz までフラットなんです。これはタンゴの成果でしょう。
Non NFB では、5W rmsで、最大で5.8W rms.NFBをかけると、4.5W rms,最大で5.2W rmsとなります。
Non NFBでは大変明るい澄んだ音になります。
最終的には、6AN8若しくはE80CF,6BL8を使うとワンランク上のアンプに仕上がります。特にEi 6BL8がとても
良く鳴らしてくれますが、6U8A が一番 2A3,45の味を出してくれます。

このアンプは大部前にタンゴのH 5 S で組み立てたことがあります。回路はまったく同じ回路です

そして英語版の中に紹介されているOPT-10Sを使った45シングルです。XE-20Sでも組みました
がトランスを良くすればそれなりに、低域も綺麗な音になります。これは実験済みです。
また小さいトランスでもOPT-10S位であれば、結構良い音で歌ってくれます。
45は中古のRCAの真空管ですが、これもしかり結構良い音を出してくれています。南米の友人から
送っていただいたものです。かなり古い真空管です。RCAのAM の据え置きラジオに入っていたものです。
回路図とアンプの写真です。電源トランスは野口のPMC 100、チョークは春日の小型のチョークを
選びました。出力トランスは同じ野口のグレイに塗装された小型の出力トランスです。PMF7WSと
部品名がつけられていました。1次側が、5K ,7K のトランスです。思いを込めて作りあげた
トランスらしいですが、16 Ω端子に8Ωを繋いで2.5Kまたは3.5Kで使いますと帯域がまったく
取れませんでした。やはり5KΩ 7KΩで使わないといけない様です。音は低域の締りは物足りない
気がしますが、コアが小さいので仕方がないことでしょう。45を使う限りこのトランスの性能を
出している様な気もします。信じがたい音が出ますが 大型のトランスの方が 45シングルの良さ
を引き出すことが出来ます。

2.5 V 2.5A の直流電圧

リスキーな回路構成は沢山あります。　PMC-170Mの場合　2.5V 3A端子が出ています。この３Aが問題です。果たして３Aでしょうか？
0-2.5-6.3 となっています。2.5 Vを得る方法は数種あります。以下に示します。
1) 6.3- 2.5 は　3.8 V となります。これをシリコンで整流すると　2.5 V 少し上になります。これは2A3を繋いだ時です。45の時は3V程度になります。
2) 0-2.5 V はどうかと言うとシリコン・ダイオードの場合順方向電圧が大きいので　1.8V位になります。２A3と言う真空管は規格を無視すると７W位出てきます。
2) の　２　：　　1.8Vでは使えませんがこのまま使う人がおります。フィラメントはこの1.8Vのままで、B+400V前後、若しくは350V位にします。邪道
2) の　３　：　　0-2.5V にショットキイ・ダイオードで整流しますとこれが、2.5V よりちょっと低めになります。これでOKです。
3) 6.3 V をショットキイで整流すると8Vほど出てきます。これに直列に1.2ohm 10W の抵抗を入れます。３Vほどマージンをつけて
最新の半導体に大きめの放熱板を取り付けます。ICはLDOと言うICです。名称は　LT1764ET-2.5 です。規格は　2.5V 3Aです。これで2.35 Vを得る事が出来ます。
とても安定した以前に使ったことのあるICとは違い比較的使い安いと思います。思ったより熱を持ちません。安定しており熱暴走もありませんでした。
特記することは、このICの入力に３Vを入れるとほとんど熱を持ちません。それで1.2 Ωの10Wの巻線抵抗(dale)をシリーズに入れてあります。ICからの熱を抑えることが出来ます。
ただし、抵抗から膨大な熱が出てきます。小さいPC用のファンが良い特性を持っていますので併用すると良いかも知れません。このICとても良いと思います。
ちなみに、2.5A流すと、抵抗の両端の電圧はホット側が6V~でコールド側が3V程度です。45用ではきっちり2.5V出ています。2A3 では2.35Vになります。十分と思います。
使えるICを見つけました。もっと良くなったIC開発されると思います。6VからこのICに入力するとかなりの電力を消費しますので抵抗若しくは３V用のICを中間に入れるとICから熱はそれほど出ませんが
結局はどこかで消費する必要があるためにこれが熱源となります。FANを付けるとかなり冷えますのはRaspberrypiでも同じ傾向です。このICは素晴らしいと思います。保護用のダイオードは必要ありません、
2A3シングルアンプのフィラメントはこのICを使うことをお薦め致します。大きめのヒートシンクを使って下さい。出来ましたらこの周辺に小さいFANを取り付けて下さい。

LT1764ET の　実験中です / LT1764ET is being tested LT1764 Analog Device

音を良くするだけではなく、耐震効果があります。結構　音を良くするグッズです

続いて周波数特性です。まあ素直な特性と思います。

RIAA LCR DIY by You tube using 2A3 Bohemia on Aug 2021

これでも結構良い音を奏でてくれるのはやはり 45の威力なんです。

45/71A シングルアンプ　橋本トランス使用 、、、タンゴがなくても、もう怖くない！！

Fervox 45 and 71A Compatible Single Ended Amplifier ,only you can use 45 and 71A for JBL Horn

橋本トランス　H20-7U を使った45/71Aシングルエンドアンプです。どうしても専用アンプが欲しいと言うことで製作しました。スピーカはJBLのホーンスピーカとのことです。
一応製作した記載ページがありますので、興味ありましたらご覧下さい。


H20-7U 45/71Aシングルアンプ製作

ハット・オーディオ・ラブの紹介

まずは、注文することにしました。HO-808をワンペアです。最近、トランスケースが値上がりした為に多少値段の変更があった模様です。HO-808を　300Bシングルに使おうと思います。８０mAまで使えることでしたので
大丈夫でしょう。なお、ハット・ブルーのトランス色ではなく、タンゴ専用の色のトランスケースも用意してあるとの事です。価格、詳細はメールで問い合わせると良いと思います。以下にトランス・リストを載せてあります。
を参照お願い致します。ファインメットトランスもリストに載っております、大変興味があります。

特性より外観を気にする人が多いもので、上にお見せする様に角型ケースには3種類あります

Hatt Audio Lab HO-808 Audio Transformer equivalent model of XE-20S Tango

とても頑丈で綺麗にに仕上がっています　自重は３Kとのことです　筐体の重さの違いで重くなっています

ドイツのDurandal さんの 2A3 シングルアンプ製作 記 より

さて、ドイツのDurandalさんの2A3 シングルの紹介です。ドイツ人の彼らしい作りです、とても良く出来ていますし
EL84シングル製作から始まり、たいしたお手伝いはしていないのですが、彼は製作したアンプにかなり満足しています。
以下が彼の為に作ったページです。
ここです。<----Mr Durandal
EL84 シングルから始って、色々 実験をしている人です、感服します。スペイン語、英語、ドイツ語が得意で、
とても興味ある人です。また好感度な人です。またアマチュア無線家でもあります。プログラマーですのでArduinoなどの紹介があります。リンクを通して
彼のサイトを閲覧して下さい。興味ある事が沢山あると思います。

先ずは、回路図は最初に作った2A3 シングルを選びました。3段アンプです。EF86,6CG7,2A3 の3段アンプ
です。入力回路にはバランス入力の為にタムラの小型マッチング・トランスを取りつけました。
回路図製作編はアンプ

このアンプは基本的には故 渡辺直樹氏やオーディオ・ノート(Audio Kit 1)の中にも紹介されている回路です。
低域のとても充実した、そして、中高域がとても綺麗な音です。20年程前に同じ回路、同じ部品で製作しました
が、ランクが上のアンプであると思います。特に最新の2A3を使うとふくよかな充実した音楽を楽しめます。
特にRCA 45 シングルでは信じられない音が出ます。たった1 W 何て思い難い音です。
入力はXLRのバランス型 1系統とRCA アンバランスが2系統です。シャーシの内部が狭い為にマッチング
トランスが配置されています。大きなコンデンサー類がじゃまで、苦労して押し込みました。

Emission Lab 45 仕様 シングル・エンド・アンプ

2A3 シングル トランス・ドライブ

トランスドライブです。最大パワーで7W 近く絞り出します。上のランクのトランスを使えば良いアンプ
になることは確かですが、そこまでして小出力アンプに資金をかける必要があるか疑問です。音の出方は
良い部類に属します。F 特などを計ると目も当てられないお粗末な結果ですが、音を聴くと他のアンプにはない
何かを発見できると思います。しっとりとした中高域、それよりも高域は出るがギラギラしないのです。

2A3/45 共用 シングル・トランス・ドライブ・シングル・エンド・アンプ

詳細は下のリンクをたどって下さい。C結合のアンプには敵いませんが、それなりの高価な音が出ます
何より、ソフトクリップであるために、最高パワーが通常のアンプの1.5倍ほど出てきます。45で3Wは素晴らしい
パワーです。

その他、詳細、2A3シングルアンプ製作については、英語版をご覧下さい。

桂光 2A3C 使用時のぺルケ・ドライブ 2A3 シングルエンドアンプ

クラシック・コンポーネントで販売しはじめた、桂光電子の2A3Cです。Shuguang の2A3C はあまり評判が良くなく
グリッド若しくはフィラメントが相互タッチして、ノイズや音が出なくなる状態になるなど、かなり多くの障害がありました。
音は極めて静か、ハム音も聴えません。Shuguang曙光の2A3Cも確に良く出来ていますが、ノイズ面の問題がなければ、
とても良い球であると思いましたが、桂光の2A3C は灰色のチタンプレートでとても良く出来た真空管であると思います。
音の傾向は、曙光の2A3Cに多少似ているのですが、ノイズが大変少なく、とても近代的な音を聴かせてくれます。
低域の締りや、中高域の充実した音、クリアで透明感のある音は素晴らしいと思います。気に入りました！！！。
なお、桂光電子は英語表記が、Guiguang Electronics となっています。正確にはNGG と言われており、
"Nanhai Gui Guang" が由来です。詳しくは英文ですがここに
ありますので、英文に自信がある人はご覧下さい。オーストラリアのフォーラムに中国の真空管のことの歴史が多少書かれています。
Ua: 325V (250V)
Ia: 68mA (60mA)
Ug: -43.5V (-45V)
S: 5.2mA/V
Ri: 1.1K ohm
Zl: 2K ohm (2.5Kohm)
Po: 5W (3.5W) Uf: 2.5V
If: 2.5A (1.4A) *()の意味不明
Uamax:330V (300V)
Pamax: 20W (15W)

クラシック・コンポーネントにある2A3Cと同じモデルのNGGの2A3C

オリジナルに近い大きさ小さくなったのですが？音が良いといいのですが ？ その後検証では、

2A3B NGG や2A3Cに似た音です。とてもクリアで歪み感の少ないアンプとなります。

ワンペアあっても惜しくはない価格設定ですし、良いと思います。ほっとしました。

パワー感も問題ありませんが、大きさでsmall 300Bとはなくなりました、とても鮮麗な音です。

小さなアパートの部屋で聴く　シングルアンプの音です

Raspberry Pi B+ This is not toy..High End Audio 音楽ソースはここから、、、現代のプレーヤー

K Jarret play piano 2A3 Single Ended Amplifier at home(using fladance mp player) 3.5W

Flash player が　なくなって　不便になりましたが、以下の様に書くとFlash 用のVideoが再生出来ます。これは埋め込みスクリプトです。
video control wirth=250 の部分を数字を変更すると画面サイズが変更出来ます。ホームページを持っている人には有用なスクリプトです。

埋め込みスクリプトです。Flashの代わりの部分です。

2A3 Single Ended Amplifier at home ,Sakura Chiba Japan

this schematic is show as 300BSET but just replace voltage you can use as 2A3 SET.

世界中にある300Bシングルや2A3シングルアンプの90%以上はこの回路図を使っています。この回路は一般的に使われている回路図です、多少の設定値や定数は違いますがこの回路のコピーです。
と言っても過言ではないと言えるものです。この回路図はオーディオ専科の森川氏が1970年代に使った回路と言われています。この回路はかなり古いと思います。SunAudioの回路図のコピーですが同じ回路を
KT88シングルにも使っていますが、ほとんどは固定バイアスとなっておりーC電源を追加して使います。300Bの場合は自己バイアスを使っています。安全面を考えて自己バイアスにしていると思います。
安全とは、３００B の個々の価格がKT88に比べて高価であった時代の名残と思います。これからも色々なアンプに使われる回路図と思います。自慢している外国のメーカなどもおりますが
それはこのコピーです、原典は森川氏の回路図または、もしかするとSunaudioの内田　氏かも知れませんそれは定かではありません、どちらかの人が最初に描いた回路です。
いずれにせよ日本人が描いた回路図を世界中のメーカーで使っていることになります。

almost these kind of amplifier 300B and 2A3 are no made by some one designed .copy of copy of copy of above sunaudio 300B circuit is original circuit
90 % of as merchanidise 300B Single Ended Amplifier are same circuit using.not original schematic using.sound is almost depend on audio transformer
very a little parts change or add component. all of not special circuit.so any one can do copy of copy.
youtubeからコピーした回路図です。SunAudioの回路図の定数とまで同じと言うのは何と悲しい事実です。彼が設計したとまでは言っていませんが、コピーと言うべきでしょう。
外国人のやリ方ですね、残念です。

最終的には、上のリンクとアンプになりました。とてもダイナミックな音です。明るく、
低域の締り具合いなどとても良い音になりました。45/2A3コンパチアンプです。１級のアンプとなったと
トランス・ドライブの音を脱したアンプと思います。

2A3/45 シングルアンプ 45 シングルとして試用中

興味がありましたら、まずは、ここをクリック
して下さい。EL3N 3結と PMF7WS の相性の良さは素晴らしいと思います。

以下 英語版ホームページより張り付けました。英語部分は飛ばしてご覧下さい。

EL3N wired triode Single Ended Amplifier circuit

2A3 and 300B Compatible Digital Input Single Ended Amplifier

this amplifier is just start build up on 25/Jube 2011未完成 金田式DAC未完成の為

schematic diagram of 2A3-300B Single Ended Amplifier SPDIF input

Digital input line circuit for 300B/2A3 SET ディスクリート回路

2A3/45 Single Ended Amplifier Oct 2011

The Klipsch forums talking about 300B SE VS 2A3 SE go to clickhere


My Main Amplifier 300BJames JS 6123HS WE300B SEhere to GO!!


New ISO Tango XE20SSingle Ended Amplifier


DIY Suppoted LinkBy ATTITUBE


MJ / ラジオ技術コピー昔のラジオ少年


MP3のサイトどんなジャンルの音楽でもMP3をゲットできます



2A3 Maniac

南米に出荷されたぺルケ・ドライブ 2A3/45シングルアンプです

Emission Lab 45 Mono Block Perque Drive Single End Amplifier Shematic

Dr Joaquin の為に描いたぺルケドライブ 回路図です

Avantgarde Horn Speaker with Perche Drive 2A3/245 Single Ended Amplifier from south America

Avantgarde Horn インパクトあるスピーカーでしょう どんなアンプでも良い音を奏でてくれそうですが？

最近の光景、Avantgarde Horn Speaker with Perque Drive 2A3/245 Single Ended Amplifier 2013 DecLarge Scale

RCA 45 Single Ended Amplifier

ISO Tango FE 12S using 2A3/45 single ended amplifier.sound is good
even FE-12S is 2/3 of XE-20S size.but sound is very good low range to high range.
non NFB can made good frequency resoponse.20Hz to 80 Khz -2dB at 0.5W rms.
Driver is 6U8 ,Perche SRPP.coupling capacitor are 0.68uF 630V cornell doubler Black Cat.
felts very low distortion sound from low plate voltage condition.
2A3C is good but goig to low range. Sovtec 2A3 is going mid high range.sound so nice
Sovtek 2A3. each other different charactor has.I like sound of Sovtec 2A3 than 2A3C.

Perche Drive 2A3/45 Single Ended Amplifier Schematic on Oct 2011

2A3/45 ぺルケ・ドライブ シングル・アンプの製作

2A3/45/71A Compatible Single Ended Amplifier

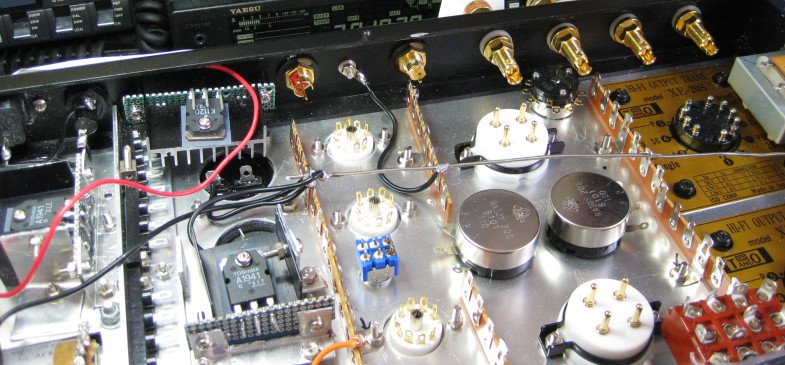

Kayra 2A3 シングルアンプの中,中身はあまり見せたくないのですが、見せます

この画像も一部のアンプの中の構成です、40mmの厚さのシャーシでは窮屈でかなり苦労します。あと5mm厚いと良いのですが、

Takachiの真空管アンプのシャーシは40mmでまあ格好は良いのですが、トップパネルは2.5mmあると良いと思います。重いトランスを載せるとシャーシが変形してしまいます。
金色のシャーシを提供しているのですが、金色のツマミを探すのは至難の業です。これも一緒につけて欲しいところです。良いアンプは出来てもツマミが難しいのです。
シルバーは結構見つかるのですが、金色のつまみは難しい、結構金色のアンプのオーダーがあるのですが２−３のつまみが用意出来なくてボツになったケースは沢山あります。
家で使うとか、国内で使うのは良いのですが、このアンプを航空便で送ると東南アジアなどでは荷物を投げる習慣がありますので
100％曲がってしまいます。ハットオーディオのトランスを使わないのは、物理的強度がなく弱い為で、もう少し頑丈に作ってくれれば、どうどうと使うのですが、素人考えの
トランスではちょっと無理でしょう、お客に着いたら、トランスが曲がっていたではすみませんし、O氏は絶対曲がることはないと言いますがあの構造では曲がってしまいます。
もう一つ、小さい真空管アンプ用のシャーシがないので小さいアンプを注文されても作れないのです。特注ではシャーシ代が数万になりますので、何の意味もありません。
良いシャーシを提供してくれるのは大変好ましいのですが、やはりまだまだ不満です。EL84シングル用のシャーシ作って下さいね、タカチさん、

2A3/45/71A シングル・コンパチブル アンプの製作 2012

抵抗の種類を代えると音が変る

アムトランスのAMRGの注意点：

音が良いのか不明ですが、私の場合、最近 この抵抗をお客様のアンプの信号部に使っています。
アムトランスのF A&Q で、黒い筒はアルミで出来ておりその上にカーボンを塗布してあるとか、？何とか記してあった
様な気がします。つまりカーボンは剥がれる可能性もあり、他の部品が近接若しくは、コンタクトしていると、アンプ
が壊れる可能性もあるだろうとし、ノイズの原因にもなる可能性もある訳です。
エンパイア・チューブもしくは、熱収縮チューブで周りを絶縁した方が良さそうです。テラオカのエスロン・テープが良い
と思います。秋葉原の小柳出(Oyaide)にあります。


時間が経ち、メインアンプの300Bシングルのアンプで使っている抵抗をAMRSに変更したのですが、音がぺナペナな薄っぺらな音に
なってしまったのです。それで、残骸から残っている、元のに戻しましたら、元の低域の忠実な音に戻りました。コンデンサー以上に
音が変りますが、AMRSにはランクの違う音。MJで散々良い評価をしていて、彼らはどんな耳を持っているのでしょうか？
今回 元に戻した抵抗は、タクマン製の抵抗の金属被膜抵抗(REY)です。この抵抗は安価な上 音が良いと評判の金被抵抗です。
2A3や300Bのシングルではこのタクマンの金属被膜が良い様です。桃色(炭素被膜 REX)が良いと言われています。

出てくる音にびっくりすると思いますよ！！上の抵抗はTDO RSN1S ですが、イーグローバレッジ が販売している様ですが、
製造はTakman です。この抵抗によって低域がボンボン出るアンプとなる訳です。ラジオデパート 2Fの瀬田無線で売られています。

REX が炭素被膜でREY が酸化金属被膜抵抗です。千石電子で入手出来ます。ここにはニッコーム、KOA もあります。
上の抵抗はニッコームの金属被膜抵抗です。音が良いと言われています。特に高周波特性は良い様です。ただ、
真空管アンプでは足が短いので使いにくいのではないかと思います。
真空管アンプをはじめた頃はスケルトン抵抗も使いましたが両サイドの真鍮のキャップが取れてしまって困った経験があります。
もう２０年も前の事です。

再度分解、前に失敗した傷だらけのシャーシで再組み立て直し

今年中には、SIT アンプの製作を試みようと思っております。素子が高価ですので何とも
言えませんが、何とかしたいと思っております。ネルソン・パスで有名になったアンプです。
ところで、上の2A3 シングルはXE20Sを使ったシングルですが、３段アンプで抵抗にはニッコームの酸化金属抵抗を
使っています。一部 REY やTDOを使っていますが、基本的には酸化金属抵抗を使っています。
ニッコームの抵抗はハーフワットで、真空管アンプには使いにくく「足が短い」が原因です。
音が良いとされる、 RSN1S も使っております。この抵抗は スケルトンにも勝ると言われている抵抗です。
RSN1S は1W , RSN2S は2Wですが、秋葉原のラジオデパートの2Fの瀬田無線で入手出来ます。どこでも入手は
可能ですが、抵抗値が種類多く置いてありますのは瀬田無線のみでしょう。

四角いニッコームは若松が品種が多いと思います。千石でも入手は可能です。最近色々な種類のオーディオの抵抗をおいてあります。
スケルトンは若松、特殊な部品は若松か海神無線となります。海神の部品は高めに設定してあり、周りの店が
迷惑しているとも言われているのが秋葉原情報です。 若松も同様で一部の部品は他の店より高めです。
部品は良く見ると良いと思います。
TK-20 タムラが品不足で、エイフルに問い合わせると、秋葉原価格の２倍近い値段でメールをいただきましたが、
これはいったいどうなっているのでしょうか？暴利と言うしか考えられませんと言う値段の付け方には問題ありと思います。
小さなことで、信用をなくすのではないかと思います。

トルコのお客様から送られてきた 2A3/45シングルアンプの試聴の様子

2A3/45 Single Ended Amplifier in Turkey on 2012

Mr Karamanli Audio room in Istanbul ,Turkey on 30th June 2012

Just a parts of Mail from Mr Mümin Karamanlı of Turkey on 27th June 2012.
♪♪ He said "sound quality; Jadis looks like a crow; Kayra 2A3 looks like a nightingale."♪♪
----Jadisのプッシュプルはカラスの様 Kayra 2A3 はナイチンゲールの様--------
と、言っています。CD Player は Naim , プリアンプは 47 Laboratory ,スピーカは Supravox

2A3/45/71A Single Ended Amplifier on 2013 in Iquique Chile

Back side of Amplifier, terminals are both impedance and input line are RCA and DIN

CDP がNAIMで、出力がDINの為　DIN入力端子を設けました。RCA アンバランスが１系統あります。
お客様いわく、NOS 真空管を買いあさっているとのことです。Naim を使っている人が多いと言うことですね。

ウエストマンさんの家の2A3シングル　アンプ　May 2013

As 245 Single Ended Amplifier 2013 in Chile

Mr Westman's house in Chile 2013 May

白塗りのホーンスピーカ、2013年　9月　チリ

ウエストマンさんの最近、ホーンを71Aシングルで鳴らしている光景です　2013年の8月下旬

野口トランスのカットコア・トランス　PMF-15WS を使った71A/12Aシングル・アンプの製作と音

Mr シュバイツアー家の71A シングルアンプと自作スピーカー　May 2016 Santiago,Chile

このアンプは、注文アンプですが、お客様の依頼で、７１Aシングルが欲しいと言うことでしたので、電源トランスは２２０vの特注で春日無線に出しました。シールド付きで13000円（送料込み値段）
出力トランスは野口のPMF-15WSです。
71Aに関する限り低域の出も大変よろしいですし、許容的には2A3,KT88,300Bなども使える結構　信頼度の高いトランスと思います。この値段なら、ハットオーディオのHO-808も良いと思います。
お客様は、彼の、シュバイツアー博士の子孫と言う人で、南米チリでは、かなり幅を聞かせたネームです。政治経済　法律、医学界にと色々な分野で地位を築き上げている存在の家系です。
最近のメールでは大変気に入っておるとの事です。南米ではチョワイサーと発音されるのが普通です。

野口とランス　PMF-15WSを使った71A/12A シングルアンプの製作と、ハットオーディオ・ラブのトランス製品の紹介　タンゴ候補です。

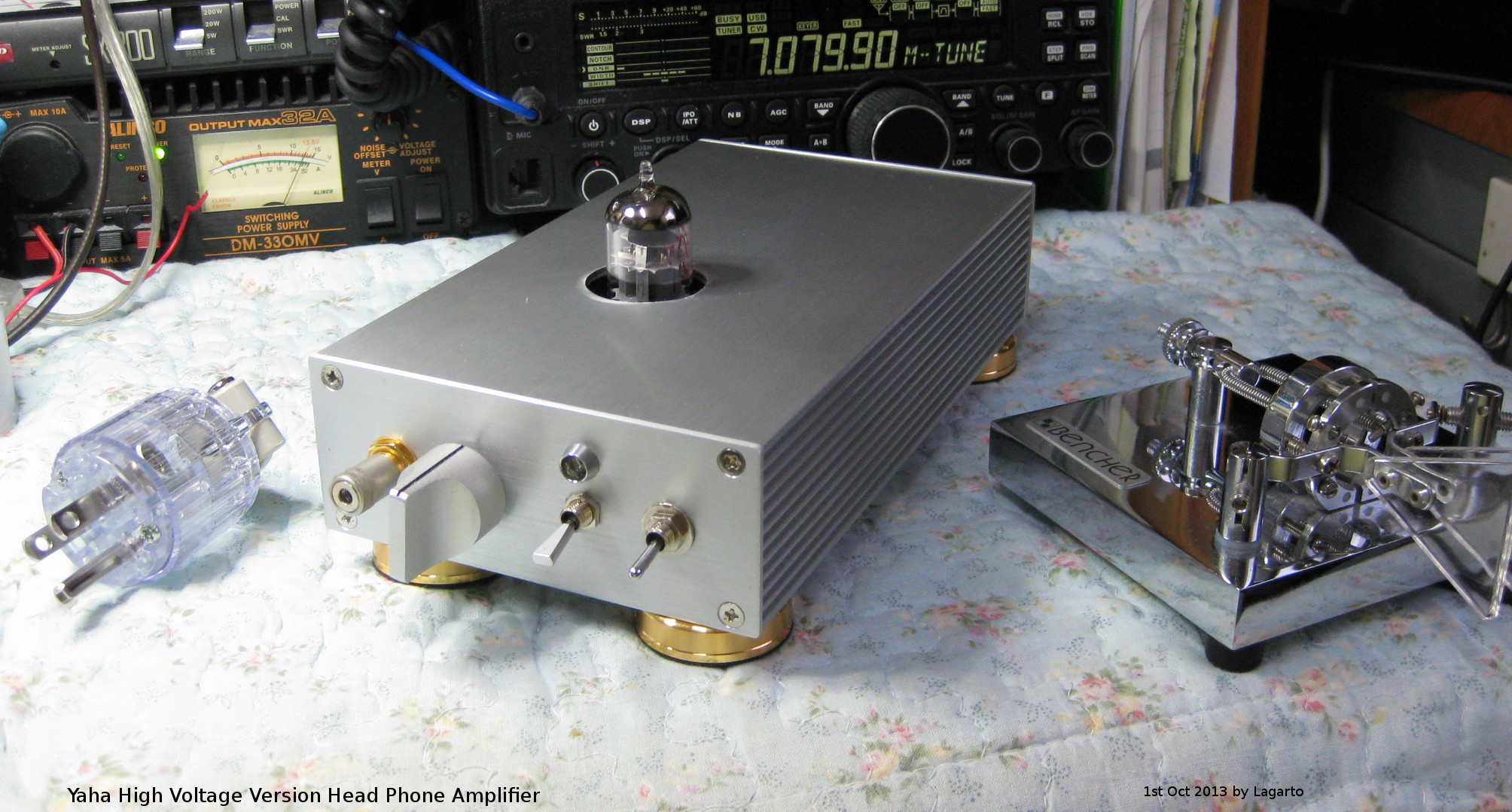

高圧回路が入っている高圧電圧B+のYaha風　ヘッドホーンアンプ　駆動電圧は+90Vです、元電源は+12ACアダプター　1st Oct 2013

2.5V フィラメント電圧を作る　ブースト回路の紹介

回路は極めて簡単です。3端子レギュレーターICは小さい許容のものでも構いません、ブースト電圧用のトランジスターは許容の大きな物を使って下さい。
４５と７１Aのフィラメント電圧を切り替える為に実験した回路図です。
どこか、？タムラ紹介ののサイトに同じ回路が載っていたのを、コピーしたものです。とても安心して動作する回路です。小さめのヒートシンクでは無理があり、大きいサイズの物を選んで下さい。
この回路であれば、78T05 などの３AのICを使わなくても小さいICでも使うことが出来ます。３００Bも使う事ができます。78T05は品不足ですので、長い視野ではなくなる可能性があります。
東芝のTA48025Fは唯一2.5Vを排出してくれる３端子レギュレータですが　1Aと許容が小さく2A3などには使えませんのでブースト回路が必要になります。45 などは1.5Aで食いますのですが、
比較的大きなヒートシンクでも熱くなります
ので、アンプなどに使う大型のヒートシンクを使うと良いと思います。上の回路で、スイッチで切り替えることも可能と思います。ちなみに、このICはラジオデパート2階の瀬田無線様のお向かいの光南電子においてあります。
ちなみに3.3VレギュレータICの出力にシリコンダイオードを順方向に入れると2.6Vになりますので、これも使えます。この2.5VのICは、R１が大きいと正確に2.5Vになりませんので、適度な実験が必要になります。
また、電圧が多少足りない場合は3端子のグランド側にシリーズに順方向にショットキイダイオードを入れる(0.4V)ときっちり電圧が出ると思います。
最近のショットキイダイオードの特性ですが、順方向抵抗がかなり低い為に2.5Vの交流電圧をブリッジで整流するとほぼ、2.5 Vでます。普通のシリコンダイオードのブリッジでは2.0V 以下になりますので、
良い手立てであると思います。
お試し下さい。ショットキイダイオードの順方向電圧が　0.4Vのものを選んで下さい。ショットキイと歌っていながら0.7~0.6 V程度のものもありますので注意お願いします。
3端子レギュレーターの入力側には貼り付ける様に0.1uFのフィルムキャパシターを入れて下さいまた、出力側には４７uF程度の電解コンデンサーを同様に貼り付けて下さい。発振止めとなります。
ちなみに3.3V用のものは2933と言うICですが、現在では色々なものが出ている様です。

Last One of Tango XE20S with 45/71A Single Ended Small Power Amplifier on Nov 2013

ラスト　ワン　タンゴ　XE20S　45/71A コンパチ・アンプ　春日で６月に在庫があった最後のワンペアのトランス 11st Nov 2013

2014 Jan Santiago ,Chile オーナーの視聴室にて

LPを聴くのが好きな様です。イコライザーを入れてくれと言われたのですがハムなど出やすいので断った経緯があります on Jan 2014 Santiago,Chile

今回は、フィラメント回路にブースター回路を入れたのですが、この効果は絶大です。2.5Vが2.6V になっていますがそれを何とかしたいと思いましたが時間がなく、製品があちらへ着いてから、ちょっとトラブルがありました
回路は比較的簡単なのですが、このシャーシの厚さが薄くて、大きなキャパシターが入らず、無理にいれました。放熱板などの取り付けに苦労したのですが、大変込み入っており、配線には苦労しました。以下に配線前の状態を
張っておきます。

中身はこんな具合ですが、３つのレギュㇾータは小さめな放熱板がついておりますが、これをもっと大きめのものにするべきでしょう。このシャーシでは厚さの関係で大きな放熱板をつけることができません。シャーシを
指定された場合には大きめの部品をつけることはかなり難しいです。特に大きなフィルムキャパシターはかなり難しい判断となります。タカチの真空管アンプシャーシで50mmの厚さが欲しいと思います。
8G,8Sタイプのシャーシは５５mmですが、9G,9S タイプの長いシャーシは40mm しかなく部品の配置や配線に大変苦労します。タカチのシャーシを購入した場合、必ずネジの位置を確認して空で組み立てをしてから穴明けを
します。と言うのはダンボールの箱から取り出しそのまま、穴を開けるとネジ穴があわなかったりしますので、注意が必要です。細かい傷などや、プレスした時の失敗などやヘアーラインの傷などが汚いなどの色々な問題が
出ている場合がありますので開梱した時に注意深く目視で細かくチェックすることです。もし問題がある場合はタカチにメールで問い合わせ下さい。新品と交換してくれると思います。

フィラメントに付随するノイズはこれでかなり少なくなったアンプです。放熱板がもう少し大きければ2A3も使うことが出きると思います。今回のアンプでは４５と７１Aとしました。ゲインを取りすぎのアンプですが、
EF86の３結の音が好きだと言う人もおりますので、入力回路にアッテネータを入れることを勧めます。オーナー曰く大変満足していると言っております。
尚　LDOの2.5V用のICは国内では廃番になっていました。どこのショップにもありません。Digikeyを探しましたらありましたがUSAの倉庫でしたので輸入しました関税は無料でした。カードで支払たので正確な価格は
わかりません。３つオーダーしました。１個は1500円位でした。送料入れて、6500円程でした。マルツに聞きましたらクレジットを廃止したとのことでした。2022/3/9

XE20S Tango with KR2A3 Single Ended Amplifier on Feb 2014 チリのお客様から送っていただいた最近のアンプ

オーディオ・ソースはCD,DAT、LP及び家庭LANです

家庭LANまで行きませんが、ルータを通してまた、ファイルサーバーで保存しています

>

PCは2台で実験用のサーバとファイルサーバーの2台です。私と家内のPCは2台ともVaio　VPCJ2を使っています。実験用のLinux サーバーは古いATAのPCモニターなしとファイル・サーバー1台　これも古いPC流用です。
都合4台のPCがつながっています。2台はサーバー兼用ですの。3台はLinuxで、私のPCがWブーツでWin7とFedora Core 18　Linux　となっています。ファイルサーバと実験用サーバーは　Vine Linux　5.2とCentOS４
のLinuxです。ファイル・サーバーは音楽専用です。このデーターをsambaを通してメインPCで24ビット・DAC　を通して音楽を聴いています。
ファイル・サーバーとしては使っているのは、Linux　が２台（古いPC）とこの2台は画像の出る必要はありませんが、設定の為に画像が出た方が良いと思いますが遠隔操作で設定は可能です。
使っているOSはLinuxですが、古いPCの為　新しいディストリビューションのLinux はインストールが出来ません。出来たらSATAのHDDを使った中古のPCがあれば満足です。
Vortexbox,Daphile,Voyage やUbunti Stereo などがかなり有名なOSです。沢山あるのですが、foobar2000より音が良いとされている　AudioPhile　Linux.ほとんどはFedora Core 16　Linux 以上を使って
いるので、新しいタイプのPCでないとインストールが出来ませんダウンロードは簡単ですし、イメージファイルを作ることも簡単ですので、トライして見て下さい。

私のサイトですがこの関係が多少公開してあります。私なりのICEWMの使い方Linuxのお話です。

橋本トランスで作る　2A3/45 シングルアンプ

Character is good, 3.5K and 2.5K 20W ,out are 16,8,4 ohms H20-3.5U 3.5K/2.5K

>

Schematic diagram for 2A3/45 Single Ended Amplifier on May 2014

Note : Using Arizona Cap and Vita Q(Audio Factory)for coupling capacitor and filaments diode are Shottky diode see figture

> >

今回は終段のカップリング・キャパシターにArizona　Capを使いました　若松で購入し、多少他のお店より安い

詳細は、45の場合は８オームを4オームタップで使い2.5Kを仮想５Kとして使います。3.5K でも構わないとは思いますが、臨機応変で使っていただきます。フィラメント回路はすべてショットキイダイオードで回路図を参照して
ください。電圧を細かく落とすには大変便利なダイオードであると思います。勿論　整流ブリッジもショットキイ・ダイオードを使います。なるべく半導体は使わず、抵抗のみで電圧を落としています。
理由は運搬、配送などで生ずるショックで動作が不安定になるからです。前回は大変困りました。自分で使う分には、つまり自作で自宅で使う分には半導体を使う方が良いかも知れません。ハムなど皆無となりますので
半導体回路の使用をお勧めします。ただ交流点火の方が音が良いのです。これはあまり知られてない事実でしょう。
Arizona キャパシターへの心配は？　音を出したら、一機にふっとんでいきました。低域、高域など、ちょっと賑やかかな？と思いますが、エージングが進むと丸くなるものでしょう。高価なキャパシターですが、
それなりのがっかりさせない音がします。Hashimoto H20-3.5Uも十分する位CPの良いトランスです。3.5Kで聴く45も問題はありませんし、4オームタップで2.5Kを仮想5Kで聴いても満足な音です。
一つの問題は納期が私の場合45日もかかりました。タンゴ廃業もあって、もっと納期は遅れると言われています。わくわくする音です。

注）一般に　中級クラス以上の出力トランスは3段アンプ用に設計されています。初段と終段が同相となっています。初段と終段のデカップリング(decoupling)を良くしないと発振する可能性があります。
昔(私がガキの頃)の様な時代には、良質のバイパス用コンデンサーがなかった時代には、きっちりした電源まわりの設計が必要であったのです。
3段アンプは必ず発振すると言われてもので、注意して作ったものです。送信機がその例です。無線送信機を作ると発振に悩まされ、発振機を作るとなかなか発振してくれないのです。
3段アンプ用トランスで2段でアンプを製作した場合、オーバーオールのNFBをかけると発振します。それで、2次側、若しくは1次側を逆接続にしますが、これをすると低域に問題が出てくると
言われています。低域が思うように出ないとかの結果が出ています。3段アンプの場合　ドライバーがカソードフォロワーの場合は2段アンプとみなされます。これも注意が必要です。
一般には負帰還をかけない限り問題はありませんが出力が5極真空管の場合は独自に持っているDFが低い為に負帰還が必要になります。なくても構いませんが、低域がブーミーな音になります。
実験するとわかります。

In general 3 stages Amplifier has much gain so not suitable with digital staff like DAC and modern CD player.because they has much gain too. over 2 V pp is not good for use
any valve amplifier.because sensiblity is almost around 0.5 V p-p to 1 V p-p( peak to peak) even my amplifiers are 500mV peak to peak.off course much better use with some
pad. I think you can buy local audio shop for PA system and make one easy too.please try to make one.L pad is more simple.please see next ..very useful.
3 段アンプ：　日本のほとんどのシングルアンプ用出力トランスは3段アンプ用ですが、3段アンプは音が良く、ゲイン不足になりませんし、まして十分なNFBをかけることが出来ます。ただし
最近のDACにしろ、デジタル機器の出力が大きい為にボリュームの低位置で目いっぱいの音になってしまいます。あまり特性の良くない位置になってしまいます。
そこで、パッドを入れます、１０dBで良いと思いましたが、試作すると、一番使い安いのは、18dB~20dB何ですね、18dB位が良い様です。以下がそのカットアンドトライのパッドです。

18dB L pad

18 dB 100K impedance Pad ,,作るのは簡単ですので、お試しを、製品もPA用である様です。

今回は橋本トランスのH-20-3.5U シングル用トランスを使います。45 用には、3.5K を使いますが、このままで良いでしょう。若しくは4オームに8オームをつなぎますので、これで仮想的には5Kとなります。
その他の検索データーでは45は.3.9Kですので、これで大丈夫であろうと思います。結構知らないうちに2.5Kで鳴らしていることがありますが、真空管アンプではクリチカではないような気もします。
まずは、これで作るとします。ハットオーディオも良いのですが、構造的に航空便で送ったら曲がってしまうのではないかと、今回は橋本トランスを選びました。ISOタンゴがなくなってしまった現在　選択肢がなくなり
ました。大変困っております。何とかならないのでしょうか？　タンゴの希望の人はかなりおるのは事実です。

Hashimoto (Sansui)Transormer on Jan 2014

古い　アーカイブから最近のアーカイブまで

Sound of 2A3 Single Ended Amplifier

K Jarret play piano 2A3 Single Ended Amplifier at home 3.5W

K Jarrett plays piano 2A3 Single Ended Amplifier at home 3.5W

What's New :Sheung Wan 2A3C

K Jarrett plays piano 2A3 Single Ended Amplifier at home 3.5W

What's New : PSVANE 2A3B

K Jarrett plays Piano 2A3 Single Ended Amplifier at home 3.5W

What's New: Sovtec 2A3

S Kent sing 71A Single Ended Amplifier at home 0.7W with Noguchi PMF-15WS

Ana Caram sing 71A Single Ended Amplifier at home 0.7 W with Tango XE20S

Micheal Hedges plays guitar 2A3C Single Ended Amplifier at home(using fladance mp player)3.5 W with Tango XE20S

charly lloid plays by 5889 (W triode) Single Ended Amplifier at home 2.5W with Tango XE20S

Gina Saputo plays by 2A3/45/71A compatible Single Ended Amplifier at home 3.5W with ISO FC20S

Schematic diagram for 2A3/45 Single Ended Amplifier on May 2014

Note : Using Arizona Cap and Vita Q(Audio Factory)for coupling capacitor and filaments diode are Shottky diode see figure

> <>

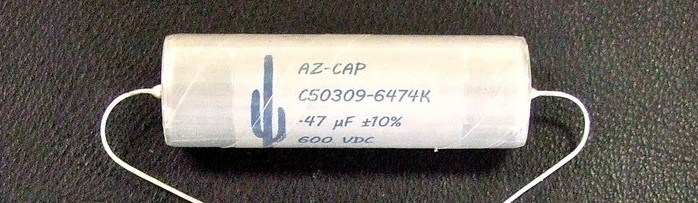

Using Arizona Cap for Coupling

In general 3 stages Amplifier has much gain so not suitable with digital staff like DAC and modern CD player.because they has much gain too. over 2 V pp is not good for use
any valve amplifier.because sensiblity is almost around 0.5 V p-p to 1 V p-p( peak to peak) even my amplifiers are 500mV peak to peak.off course much better use with some
pad. I think you can buy local audio shop for PA system and make one easy too.please try to make one.L pad is more simple.please see next ..very useful.
今回はアリゾナ・キャパシターを使いました。これは3月のはじめころ購入しました。はじめはアムとランスの同等品を使おうと思いましたが高価でまたアンプの中に実装出来ない大きさで、高域がうるさいと言われる、アリゾナ・キャップを
使いました。使ってみて、低域も素直ですし、高域の賑やかさは、数時間でなくなりました。あとはエージングしだいであると思います。とても良いコンデンサーです。もし次回作る予定があったらこのアリゾナ・キャパシターを使う予定です。
若松で購入しましたが、他のショップより1000円近く安く、ましてこの値段ですので2個で2000円は浮くことになります。その他のコンデンサーなども若松で購入します。

橋本トランスは？　良いトランスであると思います。回路にもよりますが、締まった低域は良いし、中高域もXE20Sに似た音を出してくれますが、低域よりの音です。恋しいXE20Sの音ではないのが残念ですが、、、
これはこれで良いと思います。しっとりしたバイオリンの音は良いと思います。
特性はとっておりませんが、6デシ程度のNFBで100Khzは行っていると思います。
低域の音がとても良いですね、XE20Sにない傾向のとても快い低域の音を出してくれます。このトランスちょっと値段がはりますが、十分　XE20Sの交代のモデルになると思います。大きいのと多少重いのが、気になります。
実は勘がくるってしまって、トランスの取り付けが少し曲がってしまいました。この程度は我慢してもらいましょう。バランス型　入力ですがタムラの TK-20を使っています。
これにバランス出力のない、DATに出力トランス（トランジスタ用）を追加してバランスに変換して送るととても良い音がするのは、再発見です。小さなトランジスタ用トランスですが十分用を果たしています。
45シングルとしての心配：
これも全然問題ありませんでした。2.5K で4オームの端子の8オームのスピーカをつなぎ、テストしましたが、十分なほどの45 シングルの音を出しています。3.5K そのままでも余り変わらない音です。
2A3 で3.5K を使う、、、インダクタンスが多い分　低域が良い様な気もします。新型の2A3は、3.5K が良いと言われますが、好みによって切り替えると良いと思います。
橋本トランスははじめてですが、作りがちょっと雑で、また底の名板など傷だらけで、かっこうも正確な長方形になってないのも、何か不満です。音はこれで良いと思います。几帳面に作られたトランスを感じますが、
多少の不満もあります。止めネジが小さい、などなどです。音はタンゴの音ではありませんが、これはこれで私の音の世界で良い音と思います。納期が45日もかかりました。そして現在の段階では半年はかかると言われています。
そうなると、やはりハット・オーディオになるのでしょうか？角型のトランスは取り付け金具がきゃしゃですので、果たして運搬の振動に耐えられるかが、ハット・オーディオのトランスの問題です。
ドライバーは 6DJ8,E88CC,6DT8,6N1P など何でも構いません、初段はEF86推奨ですが、E80F　なども使える様です。EF86が一番、ヒステリックな高域を出してくれます。E８０Fは高価ですがノイズがまったく出ず
良いと言われていますが、音も変わってしまうのではないかと思います。一般に互換の真空管と言われています。低域と中域の混ざる、トーンがとても良い、ベースで弾き出る、独特の低域は素晴らしいトーンがあります。
EF83+6N1P+2A3C の3段アンプで使った場合ですが、これをEF86+6N1P+2A3Cで試聴するとなお更良くなります。6922高域が強調され、ソブテック系のECC88ではのっぺらぼうな、曲によってはまったく良くならず、
ソースによっては、まあいいかな？何て思います。JJ　E88CCも無難な歪み感のない音です。でもこれも好きずきでしょう。Philps E80F は高価ですが購入出来ますし、PF86も安価です。3000円程度で購入出来ます。これも
NOS です。ただPF86　は、ヒーター電圧が4.5Vとなります。うちのアンプはこれを常用しています。同じ傾向の音が出るからですが、PhiplsのEF86 が良い音が出ます。メッシュです。
お客様に言わせるとEF86の細い、繊細なトーンがとても良いと言いますのですが、私もそう思います。

This video sent to me from Germany on 18th June 2022 from by Mr Victor Serrano

This RIAA first stage is modificated by Mr Victor Serrano in Germany

He is using 2A3/45 Single Ended Amplifier by Mizushima and RIAA is special LCR RIAA for decca

Just Testing 2A3/45 Single Ended Amplifier on Apr 2014 Transformer are Hashimoto H20-3.5U

>

2A3/45 Single Ended Amplifier with Hashimoto H-20-3.5U on 11st Apr 2014 from Japan

>

アンプの名前をPATURROと言います

Character is good, 3.5K and 2.5K 20W ,out are 16,8,4 ohms H20-3.5U 3.5K/2.5K

ISO　TANGO の　XE20Sの代わりになるか？　

注：　旧　平田電気のTANGOのXE20Sと、ISO　TANGOの　XE20Sとは、音が違うのです。旧の方が低域の出方が違います。何度もXE20Sシングルアンプを製作しておりまた余り変わらない回路図から出てくる音は
僅かながら違っています。旧のXE20Sの音の方が好きですが、これはこれで、大変落ち着いた音です。MJの別冊でソヤ氏が何かに低域よりとありましたが、その通りです。中高域はドライバーの使い方で変わります。
ISO Tango XE20S がない現在ではこのトランスが代表格になるのであろうと思います。とても良いトランスと思います。中高域はXE20Sに軍配があがりそうです。これも仕方がないことでしょう。

45/71A シングルアンプ　橋本トランス使用

Fervox 45 and 71A Compatible Single Ended Amplifier ,only you can use 45 and 71A for JBL Horn

橋本トランス　H20-7U を使った45/71Aシングルエンドアンプです。どうしても専用アンプが欲しいと言うことで製作しました。スピーカはJBLのホーンスピーカとのことです。
一応製作した記載ページがありますので、興味ありましたらご覧下さい。
H20-7U 45/71Aシングルアンプ製作

Vinil Savor

Vinil Savor by Mr Thomas Mayer

Perfectus Audio

Perfectus Audio from Queensland Australia show as friendship site link

By Mr Ben Johnson

2A3 や　45 ではないが、4P1L シングルエンド・アンプはどうでしょうか？

D.I.Y

Then 4P1L Single Ended Amplifier wired triode and UL ,Nov 2014 is next

4P1L UL　シングルアンプ Voxativ 2015 ３月　南米チリ　サンチャゴ　

>

4P1L Single Ended Amplifier Jan 2015 Triode/UL connection

Voxativ と4P1L/UL接続のアンプが良いと言われています

This Schematic is from Shishido Files 2A3 Single Ended Amplifier Roftin and White circuit

Nobu Shishido's Files

HC20 3.5U 仕様の300B シングルアンプ、南米からのオーダーで７ワットで良いので製作しました、とても良い音がします。

手間賃は、大変抑えて、それでも航空賃などもありますし、１６Kgもありますので、安価ではありません、一台こんなアンプは欲しいと思っていますが、中々　私用には持つことが出来ません。
音は大変　良いです。９１ｄB以上のスピーカがあれば鳴ります。お客様は　Altec A7を使います。またAltec Lansing 19も持っている人ですのでこれで鳴らすと思います。製作記事は
300Bの項目に載せてあります。なお電源トランスは春日トランスの特注トランスです。３万円ほどしました。
シールド付きで8000円ほど跳ね上がってしまいます。国内用で製作するなら橋本のPT-220が良いと思います。それでも７−８Wと言うところでしょうか？

300B Single Ended Amplifier DIY on Apr 2016

At home on 9 Sep 1992 FEN 225 FosTexとパイオニアのS-HE10　を使っていました。

まさしく数ワットの真空管アンプでも鳴るしミニTADとも言われる良いスピーカーでした。能率が98dBもありますので当然ですが、

Altec A7 with Guitarist Chileno plays ,took on 3rd Sep 2016 by Mr H C

真空管アンプのシャーシ

シャーシと言えば今やタカチですが、真空管アンプのブームを起こしたと言われるもう一つのシャーシメーカが千葉市川にあるTokyo　Boxです。こっちがオリジナルで鈴蘭堂はこれを模倣したのかはわかりませんが
タカチのシャーシはオリジナルではないのです。もしかしたら相互関係があるのかも知れません。どちらかが下請け(協力会社)の可能性もあります。自由性もありますのでオーダーをしてみると良いと思います。
つまり老舗です。もしタカチが真空管アンプ用シャーシを止めても、東京BOXがあります。元々はこの企業が始めた仕事でしょう。

2A3 シングルから　ELrog 300B へ改造

この改造案は前からこのアンプをオーダした人に言っていたことで、2A3 シングルは容易に300Bシングルに改造が出来ると言っており半年前に数点の変更回路図を送りましたら、
やっとできたとの事です。音はパワフルな45　シングルの音と言っています。
重要：タカチの真空管アンプシャーシの一部が今年　2021年より廃止になっておりますので、タカチシャーシの広報へお尋ね下さい。小さめシャーシは生産が中止になっております。ご注意下さい。

ELrog ER300B シングルに改造する：野口の電源トランスを使った2A3 シングルアンプを改造する

300B Single Ended Amplifier HO-808 ハットオーディオ　LAB製のトランス使用

Play Jazz some day on June 2018 in Santiago Chile. Mr V Serrano's house

上の画像は2018 年　6月になって、南米　チリのAltec　ユーザーの人から送られて来た動画です。ペルケドライブの2A3/45 シングルエンドアンプです。音はこれで十分と言っていました。300Bシングルも勧めたのですが
彼はこれはこれで十分との事です。画像から見られるように300Bシングルも持っておられます。

Nobsound/Douk Audio の修理サポートについて、

I am doing support repair service for DoukAudio/Nobsound in Japan Market only

2020年からNobsound/DoukAudio　Japanの修理サポートをしております。修理要望は、必ずNobsoundの　袁（エン）　氏を通してお願い致します。お見積を差し上げてから修理致しますが、場合によっては部品の関係でお時間がかかる
場合があります。価格は本体価格と比較して決めております。元の性能を上げることは出来ません、修理によって僅かなバージョンアップはあると思います。Nobsoundのほとんどの製品は110V用ですのでなるべくステップアップトランスを
使って下さい。ステップアップトランスはジェネラル・トランス・販売社　へご相談して下さい。100V から110Vへ変換するトランスです。出来ましたアイソレーショントランスを発注して下さい。
なお、正規の契約されたサービスサポートではありませんので十分ご理解お願い致します。修理によって音が良くなることはありません。その事を十分ご理解お願い致します。：Mizushima Audio Lab

アンプ部品の注文は

Last up date 9er Mar 2023 in Sakura Chiba Japan

since 9th July 2008 from Yachiyo with Linux

Single Ended Amplifier D.I.Y 2008 - 2022 By JH1DAS ex WB4ACI
